驗證一套PHM機載系統綜合監控與處理樣機,用于對各個成員系統的故障報告和狀態參數接收,進行整機級的故障綜合和狀態管理,監測飛機參數,生成維護信息,對FDE進行故障隔離,并且通過地面操作進行故障確認和故障隔離。
使用旋極公司的TADS軟件和TIIS軟件進行開發、AFDX總線卡,以及自研的嵌入式處理器,創建一個高度靈活且可擴展的綜合監控和處理系統。
PHM機載系統綜合監控和處理軟件采用模塊化設計,并支持后續功能擴展。

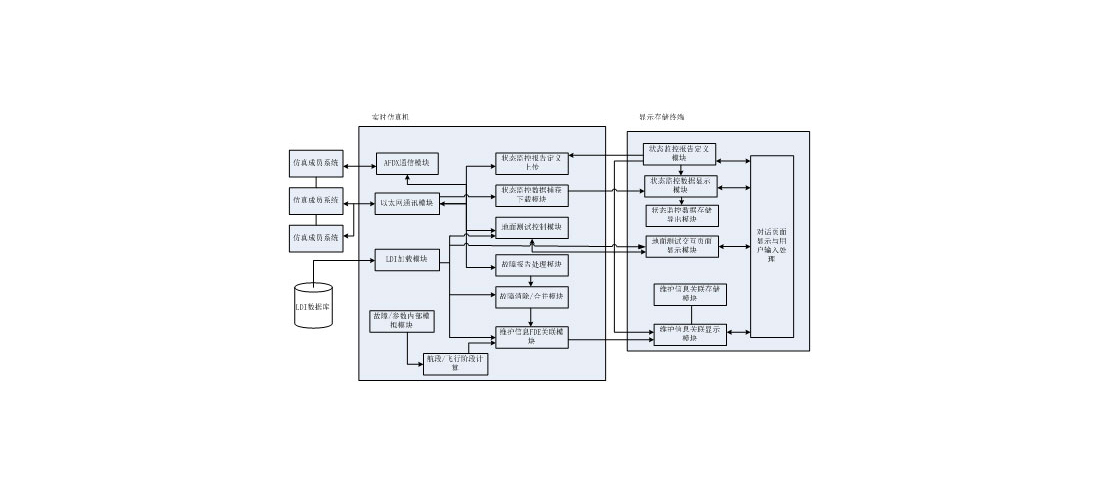

如上圖所示,PHM機載系統綜合監控和處理軟件由下列模塊構成:
● AFDX通信模塊:預留調用AFDX接口卡底層驅動能力,實現與仿真成員系統實時數據的通信;
● 網絡通信模塊:調用以太網接口卡底層驅動實現與仿真成員系統和地面系統的通信;
● 可加載診斷信息裝載模塊:讀取可加載診斷信息并進行解析,裝載到內存中供故障報告輸入處理、故障診斷推理、故障報告綜合、維護信息與駕駛艙效應關聯、維護信息與駕駛艙效應存儲、地面測試控制、狀態參數監測與處理等模塊調用;
● 故障報告輸入處理模塊:處理來自實物部件/系統及激勵器系統的故障報告,包括有效性檢查、狀態判斷和緩沖處理;
● 故障診斷推理模塊:根據輸入故障報告以及故障模型,調用推理機進行診斷,濾除關聯故障,定位真實故障源;
● 故障報告綜合模塊:把源于同一故障的數個報告進行合并,生成系統級單一維護信息;
● 維護信息與駕駛艙效應關聯模塊:將維護信息及由其引發的駕駛艙效應進行關聯,形成駕駛艙效應-維護信息對;
● 維護信息與駕駛艙效應存儲模塊:利用飛行階段篩選策略,將維護信息及關聯駕駛艙效應分類存儲(當前航段駕駛艙效應、現存駕駛艙效應、當前航段故障、現存故障、歷史故障),發送到人機接口模塊進行顯示處理;
● 地面測試控制模塊:啟動實物部件/系統地面測試,控制測試過程,處理測試結果;
● 配置信息處理模塊:接收實物部件/系統軟硬件配置信息,發送到人機接口模塊進行顯示處理;
● 軟件加載控制模塊:啟動并控制軟件加載仿真系統進行軟件加載操作,處理異常結果;
● 狀態參數監測與處理模塊:根據預先定義的監控內容(包括監控參數、觸發邏輯、采樣點數、采樣頻率等),接收、記錄激勵器系統狀態參數,生成監控報告;
● 航段與飛行階段計算模塊:模擬產生航段和飛行階段,將航段、飛行階段發送到維護信息與駕駛艙效應存儲模塊,作為故障存儲的標識;
● 人機接口模塊:人機界面生成、顯示和處理,包括維護信息分類顯示,地面測試對象選擇,地面測試過程和結果顯示,軟件加載過程控制顯示,觸發條件定義,狀態報告顯示等。
● 航段及故障信息模擬模塊:在未連接相關的外部仿真系統時,模擬產生預定義的航班信息、位置信息、飛行階段信息、飛機ID、故障報告數據、狀態報告數據,便于演示PHM機載系統功能和驅動地面系統的運行。
