        裝備電子系統的研發、測試、保障解決方案中心

        某型ATE自動測試設備
        概述

              在有限的時間內,開發出一套可用于全機通訊導航系統中單機設備、飛行控制系統、儀表電氣系統中各個設備的自動化測試設備(簡稱ATE),應具有開放性、可擴展性、可重構的自動測試系統。使用旋極公司的GTPS軟件和TADS軟件、PXI和VXI混合平臺,以及第三方硬件,創建一個高度靈活且可擴展的強大測試系統。

              硬件和系統架構介紹

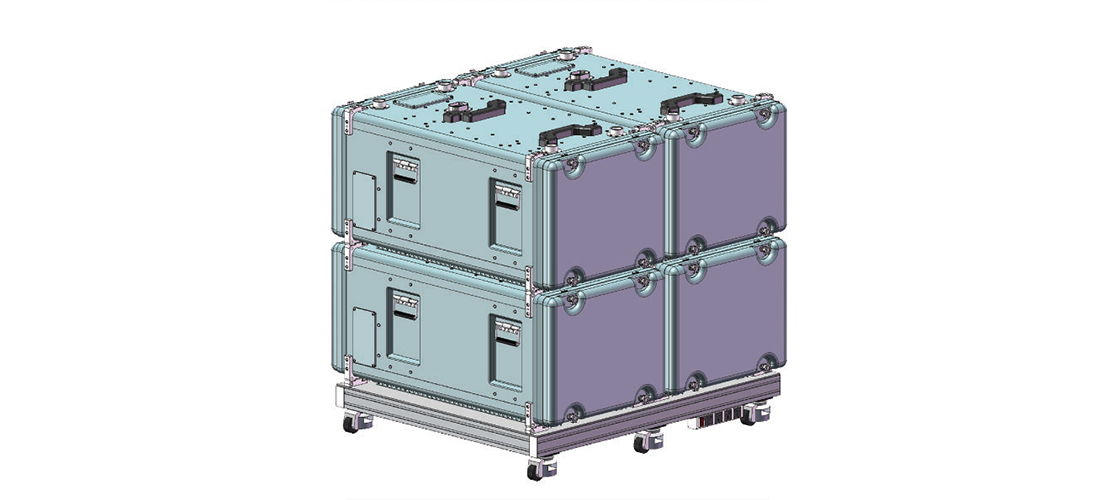

              為貫徹通用化、集成化、模塊化、小型化的設計思想,機載設備綜合自動測試系統的測試資源配置安裝在具有互聯互通的組裝箱中;采用VXI、PXI、LXI、GPIB混合總線架構,將不同組裝箱中的測試資源進行互聯;通過陣列接口、適配器以及測試電纜與被測試LRU進行連接,測試資源在測試程序TP的控制下工作,完成對LRU的測試與診斷。


        特點

              系統由三個可完全獨立運行的測試分系統組成,每個測試分系統均包括:系統平臺和測試程序集兩部分。

              系統平臺由硬件平臺、軟件平臺、自檢適配器、計量適配器及系統附件等組成,為軟硬件運行和維護提供環境。測試程序集由測試程序TP、測試電纜、適配器、測試文檔等組成,是針對具體被測試對象研制開發的。測試程序集的測試程序TP在系統平臺上運行,完成被測試對象LRU的測試和診斷,并輸出測試和診斷結果。

              軟件

              本測試平臺的系統軟件采用GPTS3.0通用自動測試系統平臺軟件,軟件由開發環境和運行環境兩個部分組成。開發環境和運行環境共用測試系統集成功能和測試系統管理功能,測試程序集TPS開發功能和測試系統調試功能是開發環境專有的功能。

              測試系統的診斷功能開發采用本公司TADS軟件建立的測試性模型作為故障診斷的知識庫,實現智能化精確化故障診斷,根據測試產生的結果進行自動故障推理,將故障定位到SRU,能夠滿足系統診斷技術指標要求。

              典型應用

              ● 復雜電子系統的外場性能測試和故障確認測試設備開發與集成;

              ● 復雜電子系統的庫房進出庫完好性驗證設備開發與集成;

              ● 復雜電子系統內場維修車間的測試與診斷設備的開發與集成;
