        1553B仿真測試板卡
        產品中心 1553B仿真測試板卡
        產品概述

              1553B總線仿真測試板卡是一款支持多類型接口的1553總線產品,為多通道(1~10個可選)1553板卡。產品能夠正常方正總線上的各種功能,也能注入協議故障對總線進行各種故障狀態下的測試。




        功能特性

        a) 64位時標,分辨率為20納秒;

        b) 支持硬件中斷;

        c) 總線信號(波形)實時采集顯示功能;

        d) 可選的1~10個獨立的、雙冗余MIL-STD-1553B通道;

        e) 雙功能(BC/BM或mRT/BM)或多功能(BC/mRT/BM)可選;

        f) 具備IRIG-B格式時間碼或PPS外部收發時鐘;

        g) 支持BC功能的主幀/次幀/非周期消息發送;

        h) 每個通道具有獨立的1MB內存;

        i) 采用FPGA設計實現的BC、RT和BM功能;

        j) 提供分層的AltaAPI開發庫和源代碼,方便夸平臺移植;

        k) 支持Windows、Linux以及多種RTOS等主流操作系統和ANSI C、MS VS 2005 C++、C#、VB.NET、LabVIEW等開發環境;

        l) 支持硬件總線數據回放(BC)功能;

        m) 具有業界領先的20 ns信號生成能力,并且支持RT確認測試功能;

        n) 兼容MIL‐STD‐1553B Notice II/IV、MIL‐STD‐1760, 1553A和Link‐16協議標準;

        o) 板卡操作采用32位數據讀寫,并采用QDR設計技術,業內最快的速寫速度;

        p) 提供航空自的離散信號或RS-485接口信號;

        q) 能采集1553B總線上的信號波形,便于分析和觀察;

        r) 軟件能支持RT確認測試(符合SAE AS4111標準,GJB5186.1-2003);

        s) 軟件能支持RT產品測試(符合SAE AS41121標準,GJB5186.2-2004);

        t) 業內唯一支持網絡控制與操作1553B總線;

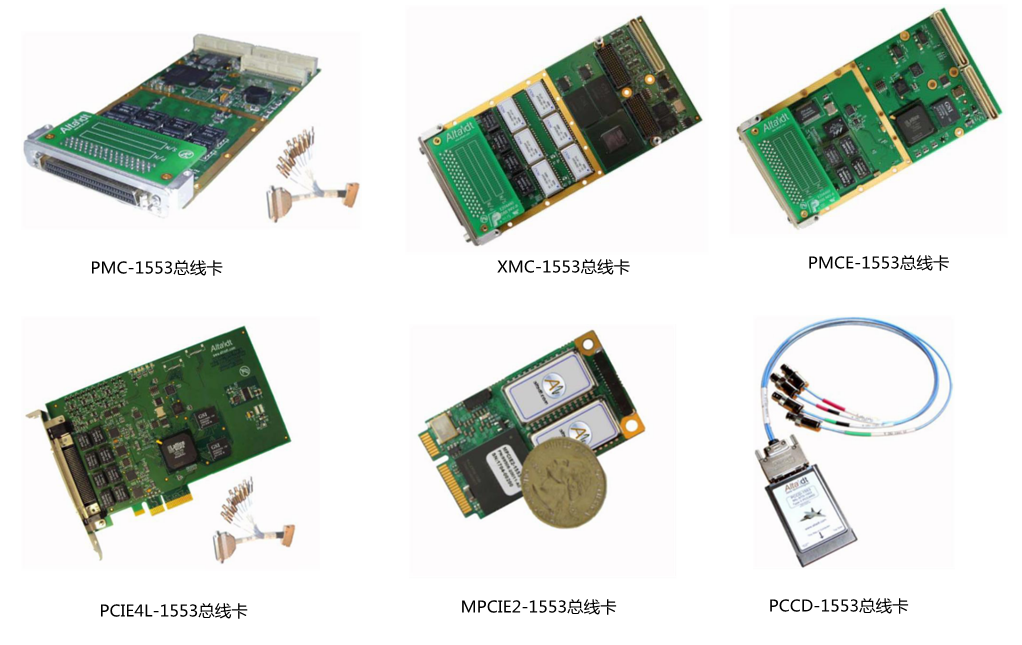

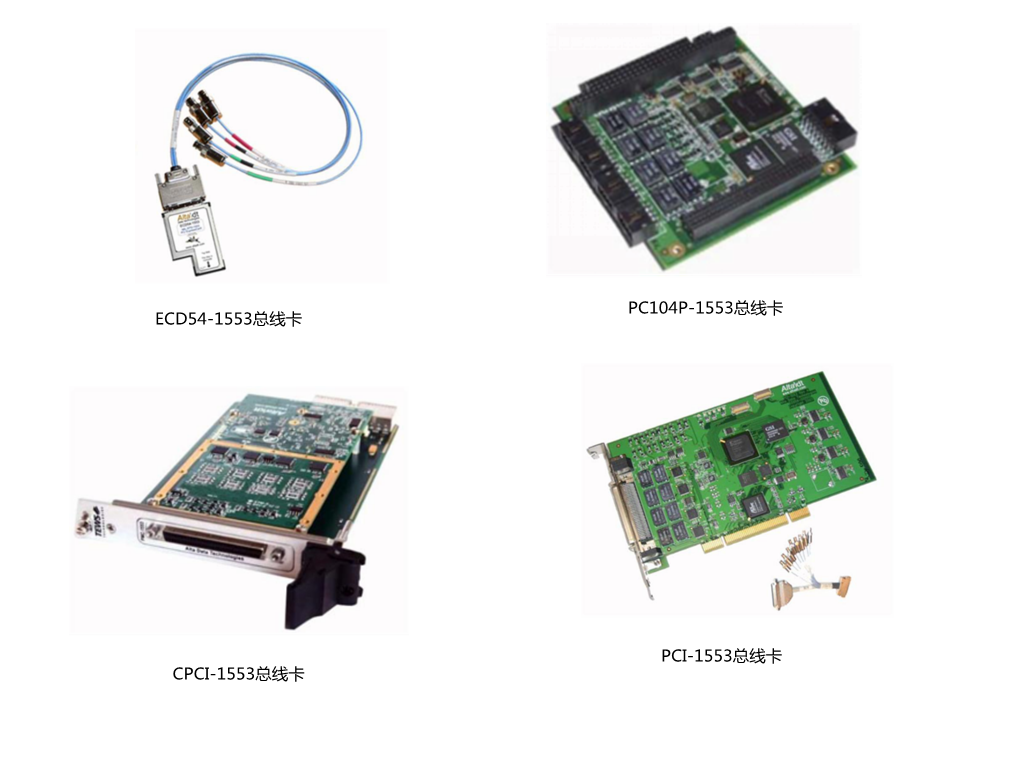

        u) 支持PCI、CPCI、PMC、XMC、PMCE、PCIE、MPCI、ECD、PCCD、PC104P等多種類型接口。




        1553b總線





        典型應用

        a) 可應用于航天、航空等領域;

        b) 可用于1553B總線的開發、驗證、仿真、測試等領域;

        c) 可作為測試多種總線及數據信號的信號激勵源或者總線信號校對源。
