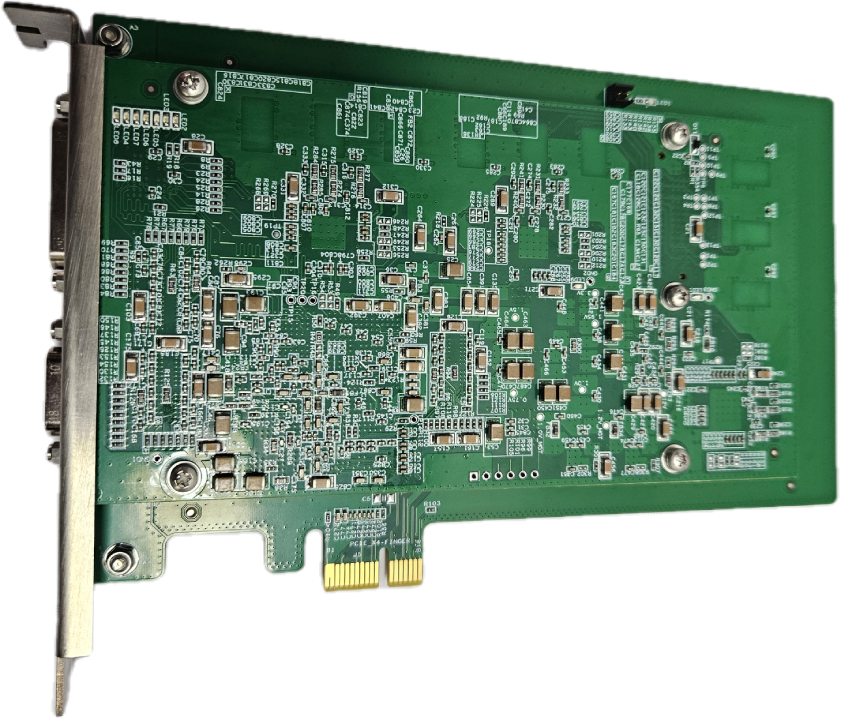

PCIE三節點1394B通信板卡,滿足AS5643協議,可用于航空系統MIL-1394B/AS5643地面仿真環境中的網絡構建。每塊1394B板卡既可作為單獨的CC/RN節點,也可在同一塊板卡上同時實現CC、RN節點的功能,同時也可設置BM監控模式,監控總線數據。
? 實現3個獨立的1394B總線節點,每個節點可獨立運行進行1394B通信;
? 每節點提供3個端口,都采用變壓器耦合方式;
? 端口符合 IBEE 1394B 規范要求,傳輸速率支持S100、S200、S400、S800;
? 消息Payload最大支持4096字節;
? 支持監控模式,對總線狀態包、物理包、異步流包監控;
? 支持點對點協議傳輸;
? 支持AS5643協議(標準、自定義)傳輸;
? 支持CC/BM節點功能,支持RN節點功能;
? 支持STOF包、周期消息包、非周期消息包設置并發送;
? 支持VPC校驗、心跳和無數據故障注入功能;
? 支持多板卡同時運行功能;
? 支持Windows的32/64位系統。
a) 可應用于音頻、圖像、照片等1394b數據的高速傳輸
b) 可作為測試1394b總線及數據信號的信號激勵源
