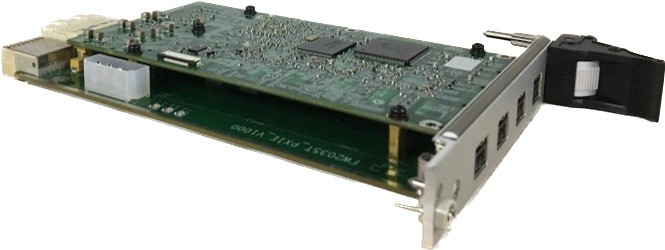

兩節點1394B通信卡,用于PXIe總線平臺,滿足AS5643協議,可用于航空系統MIL-1394B/AS5643地面仿真環境中的網絡構建。每塊1394B板卡既可作為單獨的CC/RN節點,也可在同一塊板卡上同時實現CC、RN節點的功能。
? 實現1394B應用層控制以及組網控制協議(AS5643);
? 實現2節點4端口1394B總線接口;
? 引出系統的四路1394端口采用變壓器耦合方式;
? 端口符合IEEE 1394B規范要求,支持S100、S200、S400傳輸速率;
? 符合OHCI標準(開放式主機控制接口標準)要求;
? 支持異步流包通信;
? 與上位機通信使用PXIE總線接口;
? 支持CC節點及RN節點功能。
a) 可應用于音頻、圖像、照片等1394b數據的高速傳輸
b) 可作為測試1394b總線及數據信號的信號激勵源
