        裝備電子系統的研發、測試、保障解決方案中心

        10G TSN以太網交換機IP Core
        產品中心 10G TSN以太網交換機IP Core
        產品概述

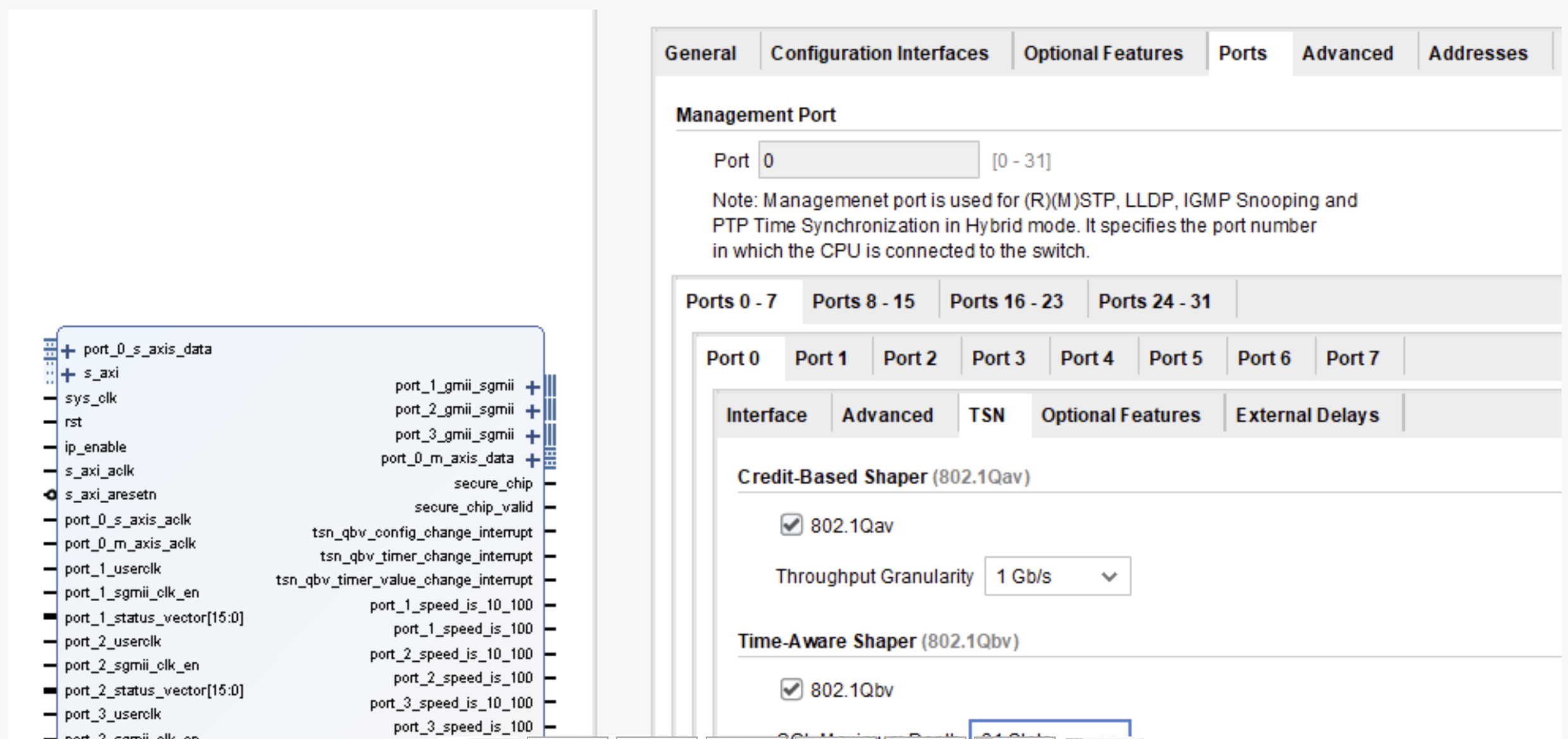

                10G TSN以太網交換機IP Core是我司MTSN交換機IP Core的進階版本。IP Core采用靈活的HDL代碼方式,可供用戶依據實際應用場景生成TSN終端節點或TSN交換節點,并提供10G端口的解決方案。同時該IP Core具有豐富的通用參數集,用戶可通過參數配置或者使用Vivado GUI圖形化界面配置獲得最佳的FPGA功能資源配置方案。


        tsn交換機ip core.png

        功能特性

        a)端口接口:
          1)支持全雙工100M/1G/2.5G/5G/10G速率的以太網接口
          2)可配置多達32個端口
          3)支持MII、GMII、RGMII、SGMII、AXI4-Stream等多種物理層接口
          4)可在不同端口中配置不同的鏈路速率
        b)交換架構
          1)動態MAC地址表,具有自動MAC地址學習和老化功能
          2)支持靜態MAC地址表
          3)支持超長幀管理
          4)具有廣播/多播風暴保護
          5)可設置單端口速率限制(廣播、多播和單播流量)
          6)支持基于端口的VLAN
        c)底層配置:
          1)具備MDIO、UART或者AXI4-lite管理接口
          2)提供驅動
        d)支持的TSN協議
          1)IEEE802.1AS 2020 - 支持時間同步
          2)IEEE 802.1Qav - 支持基于信用的流量整形
          3)IEEE 802.1Qbv - 支持基于時間的流量調度
          4)IEEE 802.1Qcc - 支持基于YANG模型的網絡管理
          5)IEEE 802.1Qci - 支持數據流過濾和控制
          6)IEEE 802.1AB - 支持LLDP
          7)IEEE 802.1w - 支持快速生成樹協議
          8)IEEE 802.1s - 支持多生成樹協議
          9)IEEE 802.1CB - 支持幀復制和幀消除技術
          10)IEEE 802.1Qbu/802.3br - 支持幀搶占技術
        e)頂層配置
          1)支持NETCONF YANG模型(CNC配置)

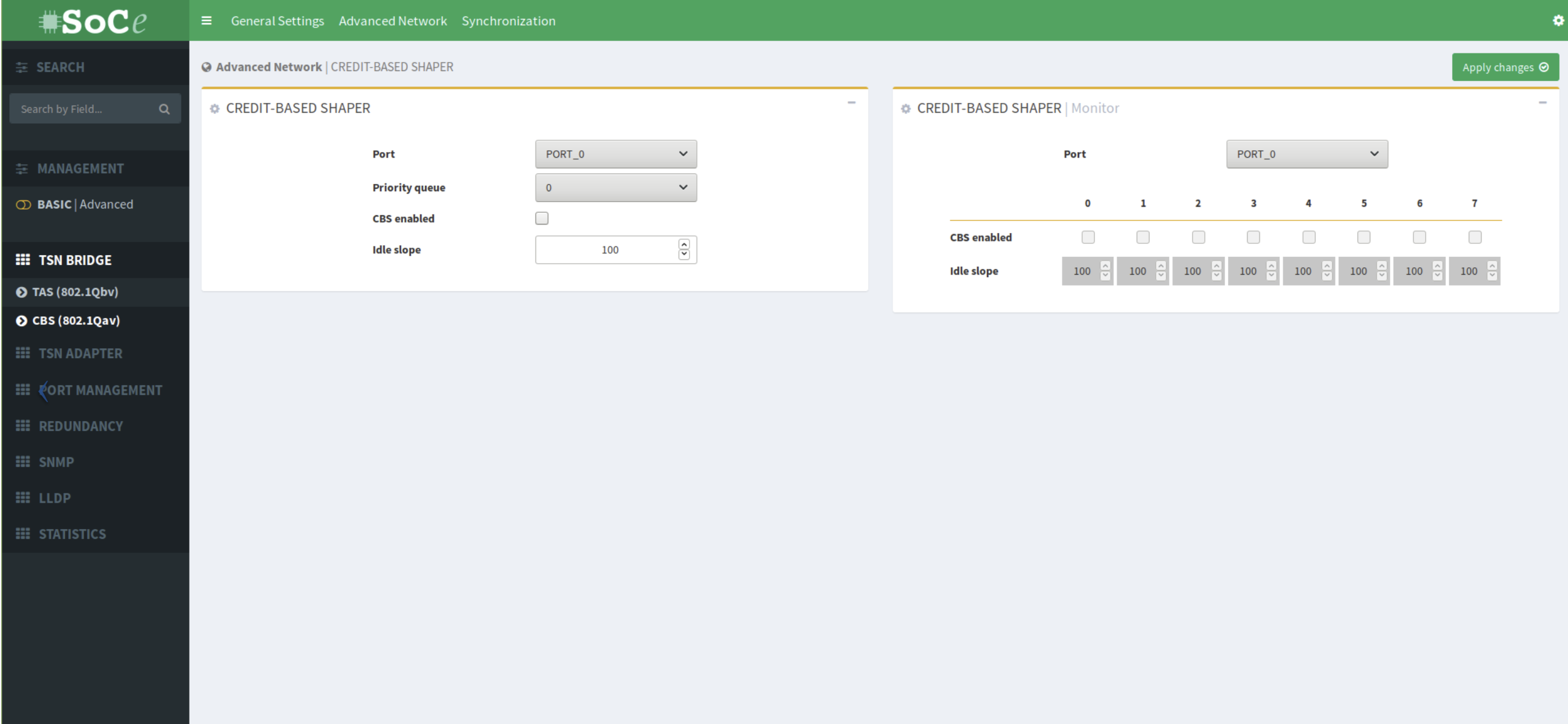

          2)具備頂層配置界面


        tsn交換機ip core.png


              10G TSN以太網交換機IP Core推薦采用Xilinx的ZU平臺,同時我司也可提供預加載好IP Core的SoMs(System-on-Module)評估板,便于用戶研究和學習。
