        裝備電子系統的研發、測試、保障解決方案中心

        MTSN交換機IP Core
        產品中心 MTSN交換機IP Core
        產品概述

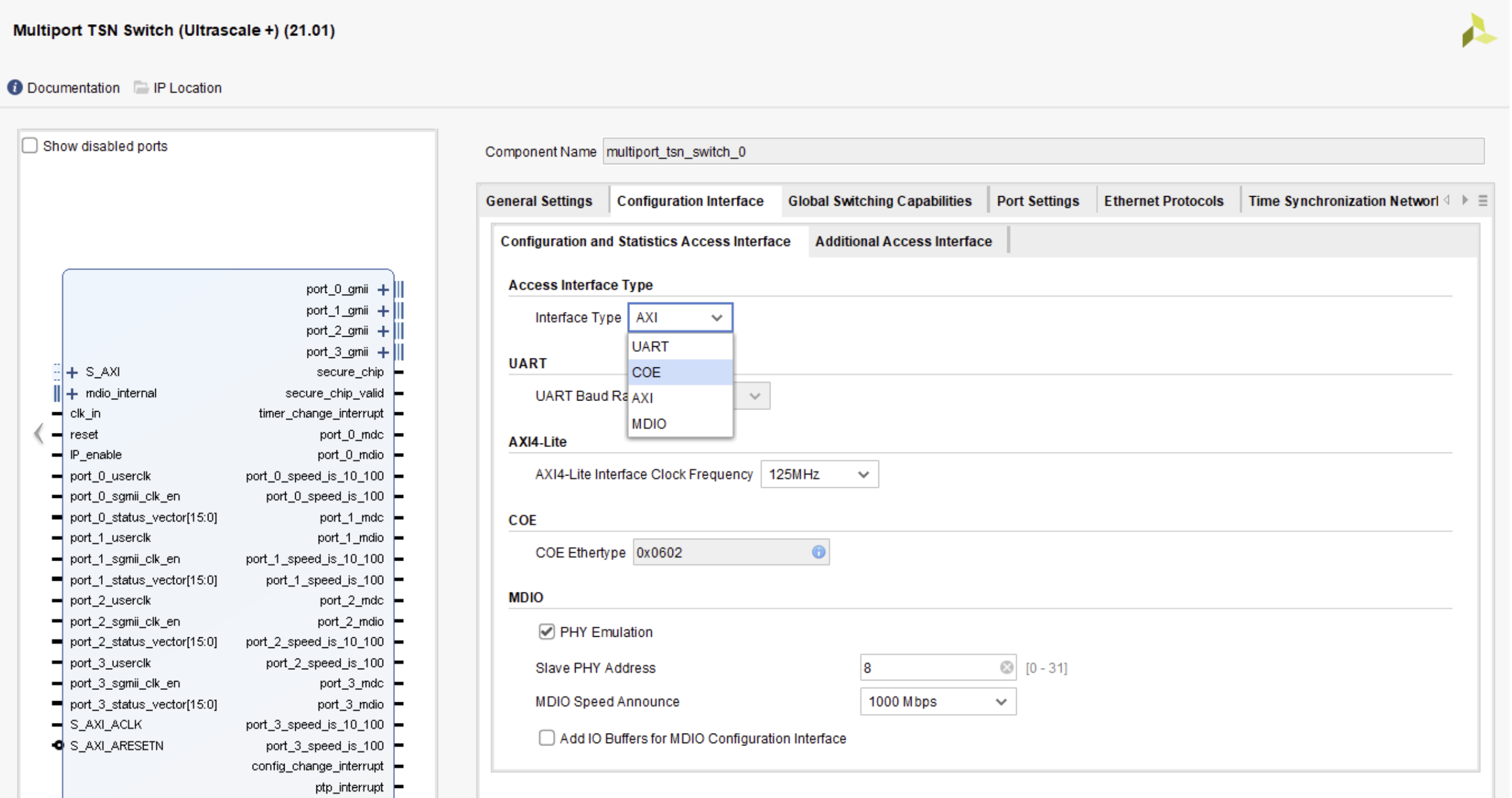

               TSN網絡在不斷地發展過程中,應用在了多個不同的領域中,例如汽車、廣播或航空航天等領域。為了能適應不同領域中的要求,該MTSN交換機IP Core采用靈活的HDL代碼方式,可供用戶依據實際應用場景生成1G的TSN終端節點或TSN交換節點。同時該IP Core具有豐富的通用參數集,用戶可通過參數配置或者使用Vivado GUI圖形化界面配置獲得最佳的FPGA功能資源配置方案。


        tsn交換機ip core.png



        功能特性

        a)端口接口:
           1)支持全雙工10/100/1000M/速率的以太網接口
           2)可配置多達16個端口
           3)支持MII、RMII、GMII、RGMII、SGMII、QSGMII等多種物理層接口
           4)可在不同端口中配置不同的鏈路速率
        b)交換架構
           1)動態MAC地址表,具有自動MAC地址學習和老化功能
           2)支持靜態MAC地址表
           3)支持超長幀管理
           4)具有廣播/多播風暴保護
           5)可設置單端口速率限制(廣播、多播和單播流量)
           6)支持基于端口的VLAN
        c)底層配置:
           1)具備MDIO、UART、AXI4-lite或者CoE管理接口
           2)CoE(Configuration-over-Ethernet):可通過與CPU連接的以太網鏈路訪問內部寄存器
           3)提供驅動
        d)支持的TSN協議
           1)IEEE802.1AS 2020 - 支持時間同步
           2)IEEE 802.1Qav - 支持基于信用的流量整形
           3)IEEE 802.1Qbv - 支持基于時間的流量調度
           4)IEEE 802.1Qcc - 支持基于YANG模型的網絡管理
           5)IEEE 802.1Qci - 支持數據流過濾和控制
           6)IEEE 802.1AB - 支持LLDP
           7)IEEE 802.1w - 支持快速生成樹協議
           8)IEEE 802.1s - 支持多生成樹協議
           9)IEEE 802.1CB - 支持幀復制和幀消除技術
           10)IEEE 802.1Qbu/802.3br - 支持幀搶占技術

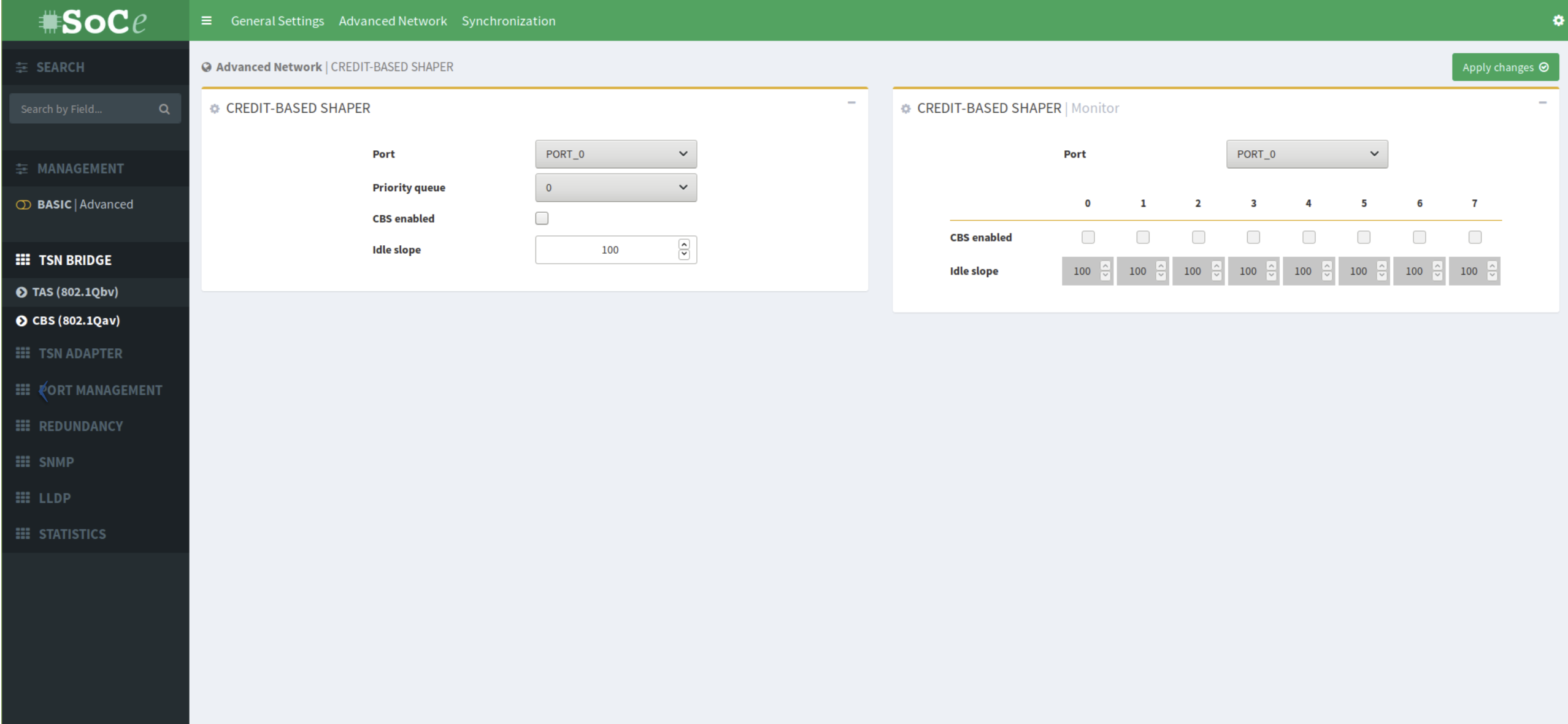

        e)頂層配置
           1)支持RESTCONF/NETCONF YANG模型(CNC配置)
           2)具備頂層配置界面


        tsn交換機ip core.png


              MTSN交換機IP Core推薦采用Xilinx的ZU平臺,同時我司也可提供預加載好IP Core的SoMs(System-on-Module)評估板,便于用戶研究和學習。
