RRELY-TSN-REC 時間敏感型網絡記錄器
在關鍵系統中，要求必須能夠對網絡通信過程中幀級別的內容進行進行測試和記錄如今，向以太網網絡的融合在各個層面都已成為現實。此外，在關鍵領域，例如汽車，航空航天，鐵路，工業自動化等，這種以太網融合必須與確定性緊密結合，以避免關鍵流量受到非關鍵流量的影響。時間敏感型網絡已經成為滿足這些需求的明確解決方案。
但是，由于TSN網絡的復雜性，要求能夠在幀級別分析網絡通信以進行協議驗證、性能分析、一致性測試和取證。但是，這種分析的有效性會受到基礎設施框架與公共基準時間等相關方面的限制。

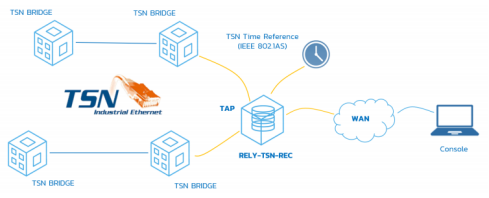

為此，Relyum開發了RELY-TSN-REC，該設備能夠使用與分析網絡中其他設備相同的IEEE 802.1AS標準參考來檢查，時間標記和記錄常規以太網和時間敏感型敏網絡流量。
規格說明
通信接口
? 2個用于10/100/1000Base-TX以太網銅纜或 100Base-FX/1000Base-X光纖的SFP籠子，用于TAP或端口記錄。
? 1個用于10/100/1000Base-TX以太網銅纜或 100Base-FX/1000Base-X光纖的SFP籠，用于連接時間基準以進行流量時間戳（支持IEEE 802.1AS 同步協議）。
? 1個10/100/1000Base-TX以太網電端口，用于控制臺管理和遠程不間斷地查看記錄的數據。
同步性
? 通過擴展端口支持 IEEE 802.1AS 同步
其他接口
? 1個RS485接口
? 2個USB 端口
? 1個秒脈沖（PPS）SMA輸出接口
? 1個傳感器擴展模塊（可選）
處理性能
? 支持數據同時讀/寫操作
? 工業級大容量SSD磁盤
? 遠程訪問本地存儲；與Wireshark兼容的標準文件格式（PCAP）
? 觸發方式：
√ 直接 I/O 信號
√ Modbus/S7/MQTT 變量
√ 數據包監視工具（用于流量內容檢查）
? 過濾方式：
√ 基于在扇區中使用的標準過濾格式
可靠性
? 無風扇設計
? 全金屬外殼
? 冗余電源：9VDC至26VDC
? 工作溫度：-40℃至+70℃
? 儲存溫度:-40℃至+85℃
? 可選安裝：DIN導軌
配置和管理
? 專用以太網服務端口
? SNMPv3、SSH
? 基于Web的HTML5-GUI訪問/配置：
? 可通過HTTP(S)訪問
? 配置文件配置和固件更新
? 實時網絡監控
