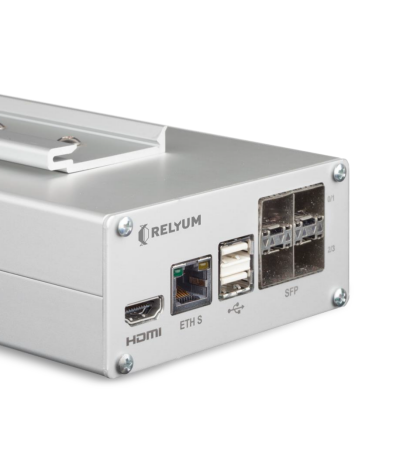

RELY-TSN-LAB TSN測試工具
RELY-TSN-LAB集成了IEEE802.1標準，具有亞微秒同步的新型智能設備，用于分析網段在一定應力條件下的行為。
RELY-TSN-LAB可以通過在選定的幀中強制設置FCS（CRC）錯誤，來模擬網絡中的浪涌條件和其他干擾，只更改檢查序列的最后一位，保留幀的其余部分。

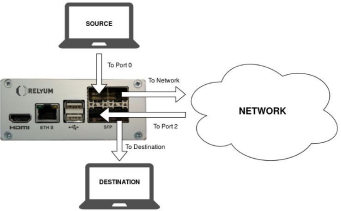

此外，該設備可以測量特定設備或網絡段中的某個流量的帶寬和延遲。該特性通過在數據包注入分析的網絡或設備之前，以及從網絡或DUT接收到數據包之后，對數據包加載硬件時間戳來實現。
數據包的時間戳基于IEEE 802.1AS標準，在確定性網絡中使用時，這是一個重要的優點。
時間戳可以與有用的軟件包信息一起存儲，這些信息可以進行后處理，生成關于IEEE 802.1Qbv標準的性能結果。
此外，設備采用Linux的操作系統并帶有嵌入式的web管理器，簡化配置、創建過濾器和定制工具的過程，可以滿足任何客戶的特定需求。
測試工具功能
? 幀過濾方式：
√ 目標MAC地址
√ 源MAC地址
√ VLAN ID
√ VLAN優先級
√ 自定義模式
? 可配置故障注入
? 帶寬測試
? 延時測試
通信接口
? 4個10/100/1000以太網端口
? 1個千兆以太網服務端口
? 1個每秒脈沖（PPS）SMA輸出
? 2個USB端口
同步性
? 支持IEEE 802.1AS標準同步
? 硬件（FPGA）時間戳
處理性能
? 采用帶ARM9雙核處理器的Xilinx Zynq FPGA
? 1GB DDR3 RAM內存
? Linux操作系統
加固性設計
? 無風扇設計和全金屬外殼
? 冗余電源：9VDC至26VDC
? 可選PS：48VDC/125VDC
? 操作溫度：-40至+70℃
? 儲存溫度：-40至+85℃
? 可選安裝：DIN導軌
配置和管理
? SNMPv3，SSH
? 板載Web server，提供HTML5-GUI配置訪問：
√ 支持通過HTTP (S)訪問
√ 支持配置文件配置和固件更新
√ 實時網絡監控
