裝備電子系統的研發、測試、保障解決方案中心

       1. Timing Diagram Editing
       ? Timing Diagrammer Pro
       ? WaveFormer Pro
       ? DataSheet Pro

       2. VHDL & Verilog 仿真調試
       ? VeriLogger Extreme
       ? BugHunter Pro
       ? GigawaveViewer Pro

       3. VHDL & Verilog Test Bench 生成
       ? WaveFormer Pro
       ? Reactive TB
       ? TestBencher Pro

       4. VHDL 和 Verilog 代碼轉換
       ? V2V

Timing Diagram Editing

       Timing Diagram Editing有三個功能工具，用戶可根據預算與功能需求選擇：
       ? Timing Diagrammer Pro
       ? WaveFormer Pro
       ? DataSheet Pro

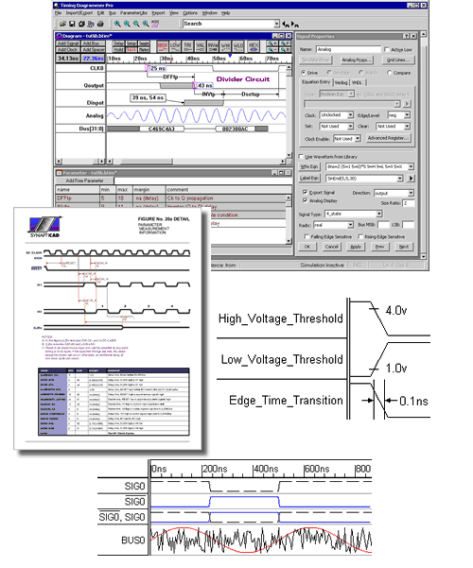

Timing Diagram Pro

      Timing Diagrammer Pro 是入門級的時序圖編輯器。
       ? 17年來持續發展
       ? 無調繪圖環境
       ? 模擬/數字波形
       ? 高級時序分析
       ? 支持工業標準的TDML語言和零件庫庫

       Timing Diagram Creation
       ? 真正做到的最小/最大時序分析與延遲，設置和保持，也支持公式。

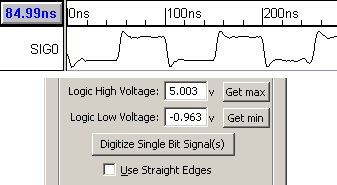

       ? 支持模擬信號的顯示和生成。

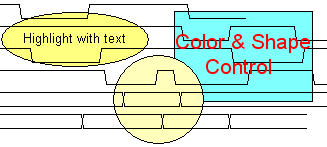

       ? 支持文本塊注釋和高亮顯示

       ? 通過壓縮標記隱藏了圖中的時序片段

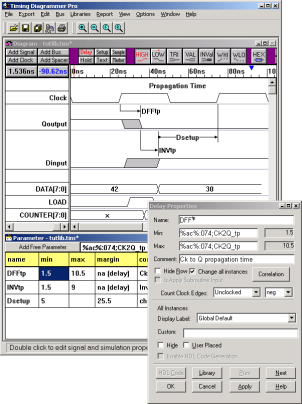

       Timing Diagram Analysis
       ? 延遲、設置和保持參數
       ? 所有時序參數支持最小、最大以及公式設置

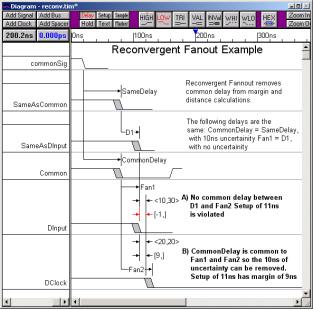

       ? 重新處理扇出時序計算
       ? 延遲相關延遲
       ? 準確建立時鐘抖動和斜率模型

WaveFormer Pro
       具有Timing Diagrammer Pro的所有功能, WaveFormer Pro 還增加了如下功能：

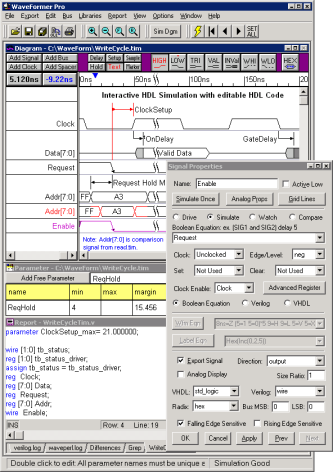

       ? 支持信號仿真，使得設計時序圖更快、更準確
       ? 支持多種格式導入導出，包括VHDL、 Verilog、 SPICE、邏輯分析器和圖形生成器。

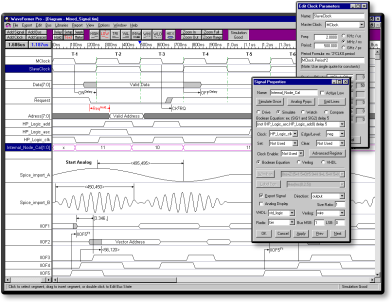

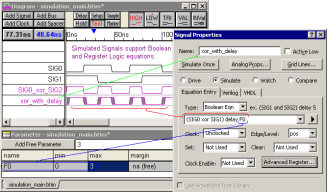

       Timing Diagram  Simulation
       ? 采用布爾量和已注冊的邏輯公式可快速構建FPGA模型和膠合邏輯
       ? 支持多位寄存器和鎖存器
       ? 生成用于導入外部模擬器VHDL或Verilog模型的時序圖

支持最小和最大時間的方程式: (SIG0 and SIG1) 門限時間延遲
(使用標準的VHDL/Verilog模擬器很難完成)

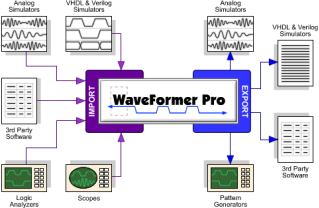

       Waveform File Translation
       WaveFormer支持超過43種格式，包括一個開放的Perl界面，以供用進行腳本開發。

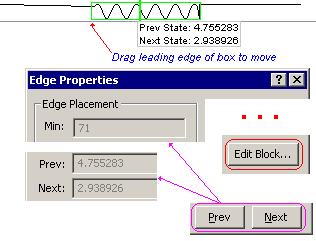

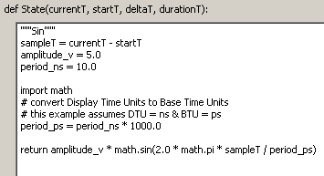

       Analog Waveform Blocks
       支持使用簡單的基于python的方程式來創建可編輯的模擬波形塊。

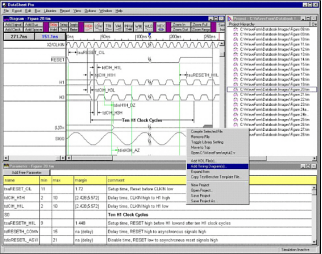

Datasheet Pro
       DataSheet Pro是支持時序的最高級別，為設計人員和文檔專業人員提供了一種標準化的方式來共同創建IC數據表。
       ? 工程管理
       ? 樣式表
       ? 多個打印視圖
       ? 支持從任何SynaptiCAD產品或其他TDML編輯器導入時序圖
       ? 支持查看多個時序圖

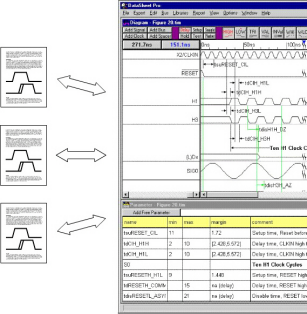

       DataSheet Pro - OLE Editing
       雙擊文字處理程序中嵌入的時序圖，自動地調用正確的時序圖文件打開DataSheet Pro。

       DataSheet Pro–交互模式
       ? 將交互式數據表交付給客戶。時序圖可以位于行為Verilog模型之上，并在客戶更改圖表上的指令時重新進行模擬
       ? 支持在時序圖上添加公司logo
       ? 直接在時序圖上添加說明

VHDL & Verilog 仿真調試工具

       SynaptiCAD為Verilog 和VHDL調試提供一系列的工具：
       ? VeriLogger Extreme：快速編譯Verilog模擬器；
       ? BugHunter Pro：支持VHDL和Verilog模擬器的圖形調試；
       ? Gates-on-the-Fly ：Verilog網表編輯；
       ? GigaWave Viewer：從仿真器測試設備上查看波形；

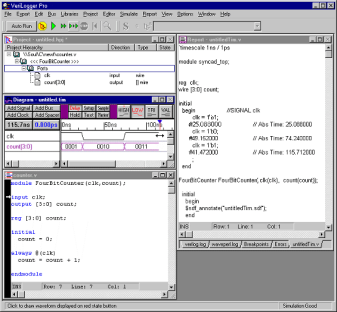

VeriLogger Extreme
       VeriLogger Extreme 是一個高性能編譯代碼Verilog2005的仿真器，同時具備一些System Verilog支持，顯著減少了仿真調試時間。
       ? 支持基于SDF時序信息的RTL和門級仿真的快速仿真。
       ? 支持所有主要ASIC和FPGA供應商的設計庫和設計流, 包括 MicroSemi/Actel、Altera、LSI Logic、QuickLogic 和 Xilinx。

BugHunter Pro
       BugHunter Pro 是一個用于VHDL、Verilog和SystemC 仿真器的圖形化調試環境。
支持所有主要仿真器
       ? 支持波形觀察
       ? 項目模型的分層顯示
       ? 具有顏色語法編輯功能的編輯器

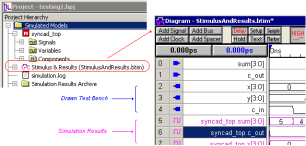

       BugHunter – 單元級測試
       可使用單元級的測試功能快速測試小模塊。 BugHunter 為 Stimulus and Results 圖中信號生成激勵代碼，并把該代碼作為項目的輸入。
       Stimulus and Results 圖表還可以顯示模擬過程中的所有監視信號。

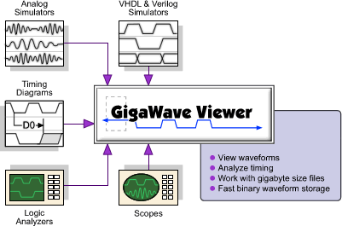

GigaWave查看器
       GigaWave查看器結合SynaptiCAD的波形查看器和高性能波形壓縮引擎來處理multi-gigabyte文件。
       ? 生成壓縮的二進制文件，以便快速查看
       ? 查看VCD文件
       ? 查看邏輯分析器文件
       ? 運行批處理模式

VHDL/Verilog Test Bench Generation

       SynaptiCAD有三個級別的圖形化Test Bench Generation，以滿足測試需求的類型和復雜性。
       ? WaveFormer Pro – 單圖Test Bench Generation
       ? Reactive TB – 對被測模型有反應的單圖
       ? TestBencher Pro – 多圖Test Bench Generation

VHDL/Verilog Test Bench Generation
       WaveFormer Pro、 Data Sheet Pro和BugHunter 具備基本的激勵Test Bench Generation生成功能。

       ? 繪制的波形用于生成激勵模型
       ? BugHunter特性緊密集成到仿真環境中，實現對設計模型的快速交互測試

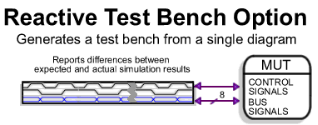

Reactive Test Bench Option
       從單個時序圖中創建自測試測試Test Bench Generation，用于在仿真測試中形成錯誤報告和對模型做出的反應。

       ? 這個選項還允許生成“clocked test benches”，該Test Bench Generation基于一個或多個時鐘信號更新激勵
       ? 反應性Test Bench Generation生成選項可以添加到 WaveFormer Pro, DataSheet Pro和BugHunter Pro中

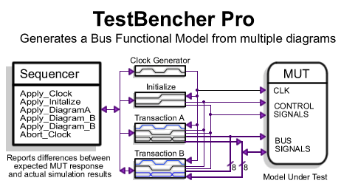

TestBencher Pro
       最高級別的Test Bench Generation是通過 TestBencher Pro生成，TestBencher Pro允許用戶設計總線功能模型，使用多個時序圖來定義事務器，并使用序列處理程序來應用圖表事務。testbenchPro可以與BugHunter一起購買或作為一個獨立的工具購買。

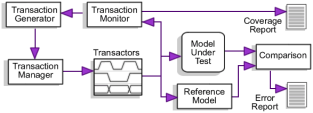

       TestBencher Pro-基于規范的驗證
       問題: 驗證與不同協議交互的SOC模型。

        解決辦法: 使用testbench生成架構，然后自動生成事務處理程序、事務數據和驗證結果的邏輯。

       TestBencher Pro 生成VHDL and Verilog代碼
       ? Timing Diagrams 定義可重復使用的定時事務
       ? 頂級模板定義事務序列并監視MUT狀態
       ? 生成受約束的隨機數據結構
       ? 仿真器和編譯器的外部控制
       ? 可以擴展到支持其他語言

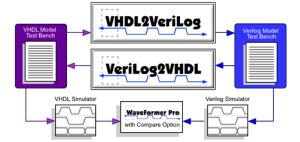

VHDL Verilog Translation

       ? VHDL2Verilog和Verilog2VHDL是命令行工具，用于自動翻譯HDL源代碼
       ? BugHunterPro作為圖形化環境用戶用作執行和測試翻譯
       ? SynaptiCAD還提供了完整的翻譯服務
