       HM5100通過高速監測電驅動設備的三相電機的電流和電壓，進行系統的故障診斷和壽命預測，直接給出給出設備、電機、電源（工頻、變頻）的故障發展的早期警告，同時發現設備和工藝過程的不匹配現象，從而減少設備的非計劃停機。

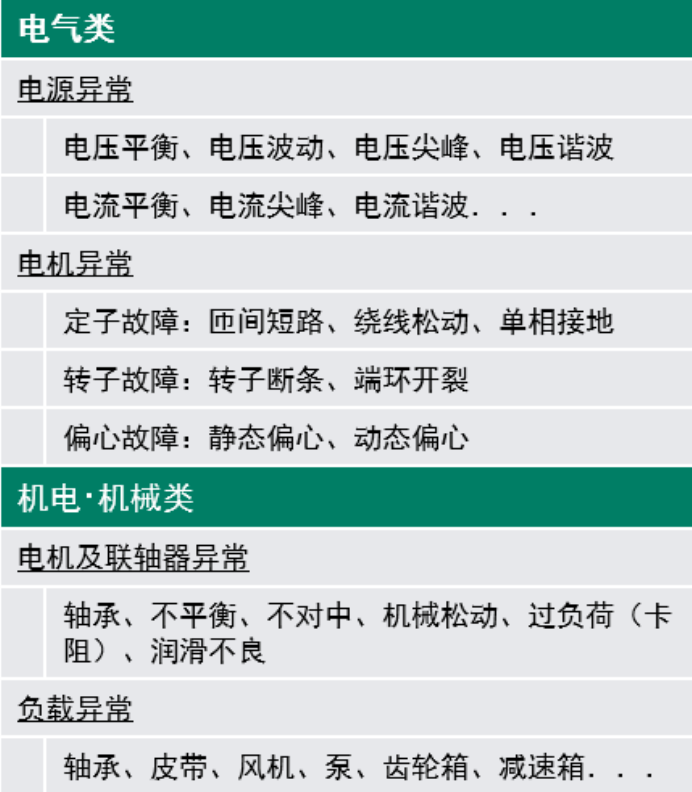

       ● 主要診斷故障類型

        ● 主要特點

        ? 儀表體驗。重視北向開放性，支持標準協議連接DAS/DCS/SCADA

          （同時提供標配軟件）

        ? 以系統作為診斷對象?？蓹嗤\斷電氣問題，反映機械問題，區分電源?電機?負載的耦合問題

       ? 良好的工程性。①不受惡劣環境、防爆要求等制約；②配電室集中監測、大幅減輕施工負擔；③避免檢維修、大修時的拆卸、重新安裝。

        ● 產品特色
          ? 早期故障預警
          ? 系統性診斷方法，同時監測并診斷負載、電機和電源
          ? 非侵入式檢測，不影響既有工藝
          ? 高度集成，耐低溫/高溫，良好的抗干擾能力
          ? 安裝在配電室
          —不受現場環境惡劣、防爆要求等制約
          —將地域分散的電機集中在一處監測、大幅減輕施工負擔
          —避免檢維修、大修時的拆卸、重新安裝
          ? 工況適應性強（變頻驅動、間斷性負載、低轉速等）

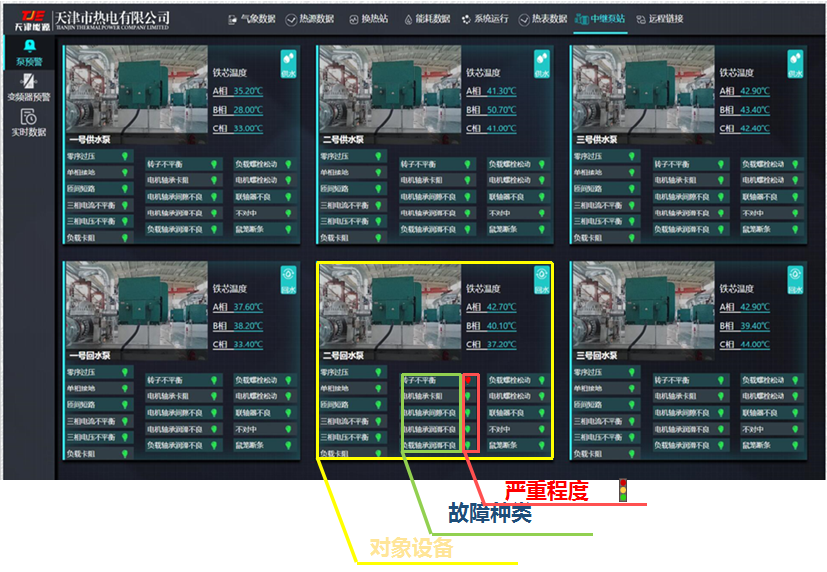

          ? 內嵌專家庫，不需要人工分析和解讀就可以直接故障預警

         HM5100〓故障診斷?功率分析(?電能質量)?負荷性能分析?精確測量?保護告警?波形記錄

        ● 產品技術優點

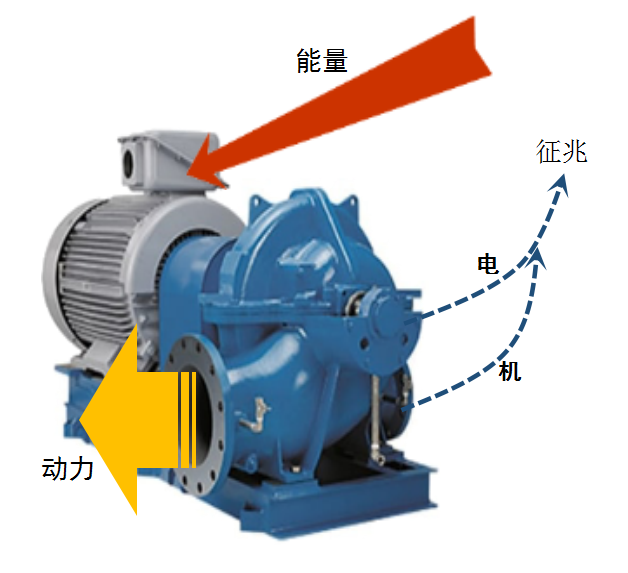

       〖系統性地診斷〗
        機電譜可以診斷電源、電機、負載（泵）整體系統的問題，確定問題的根源。
        往往一些問題的表象體現在負載的振動上，但問題的根源出在電機或者電源。
        機電譜診斷通過高速采集電流/電壓信號，實時進行頻譜分析，對照故障模型，可識別問題的根源。

       〖環境適應性、耐受性、可靠性、易維護性〗

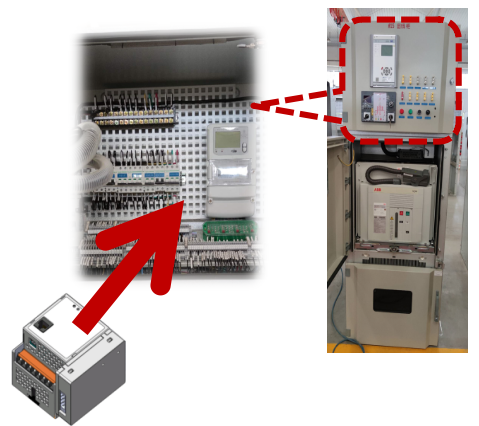

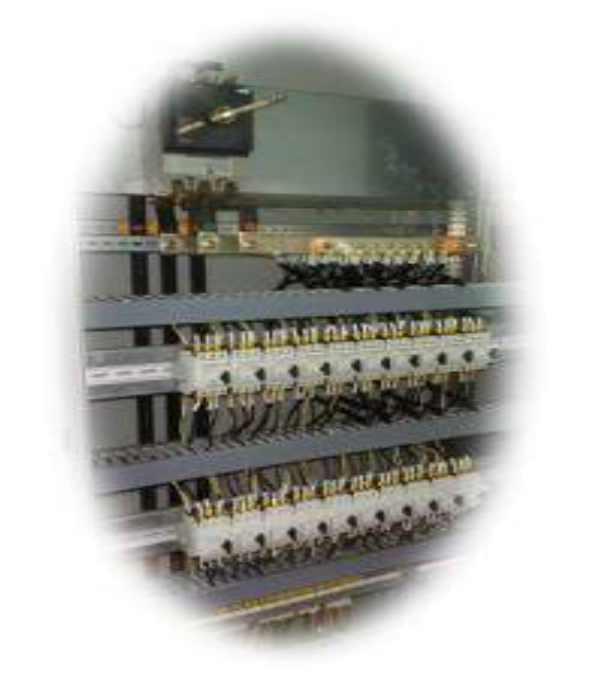

        機電譜診斷儀安裝在MCC的電氣柜中，不受現場環境的影響。
        現場的腐蝕或污染可能造成直接安裝工藝設備上的傳感器的固定穩定問題，嚴重時甚至會失去監測能力。
        MCC安裝不須考慮現場的防爆等環境要求。
        MCC的環境良好，有助于延長診斷設備的使用壽命。
        MCC地理位置集中，布線簡單可靠，并有助于檢修維護。

       〖非侵入式測量，對于工藝設備不造成影響〗
        機電譜采用電流互感器（CT）采集電流信號作為主傳感手段，是非侵入式的測量方式，對于工藝設備不造成影響。
        而振動等其他方式，需要直接在負載和電機上通過粘貼、打孔等形式安裝，對于工藝設備會產生或多或少的影響。

       〖直接報故障的傻瓜式應用〗
        機電譜基于電機學（180余年的積累）基礎理論的專家系統，可以直接診斷并進行故障預警。
        振動診斷尚依托于振動專家的經驗，需要人工參與。

       〖適應范圍廣〗
        機電譜診斷可以適應變頻驅動、低轉速等復雜工況

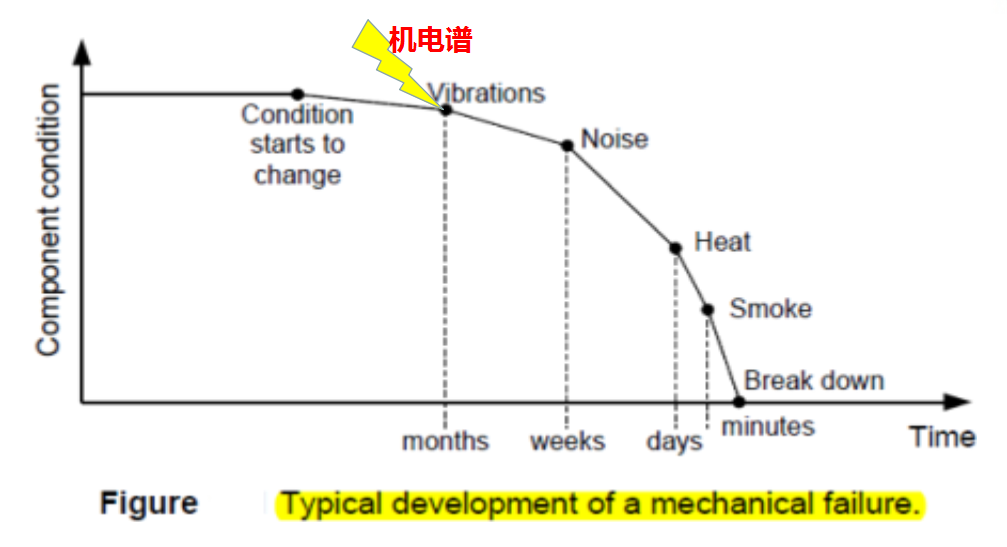

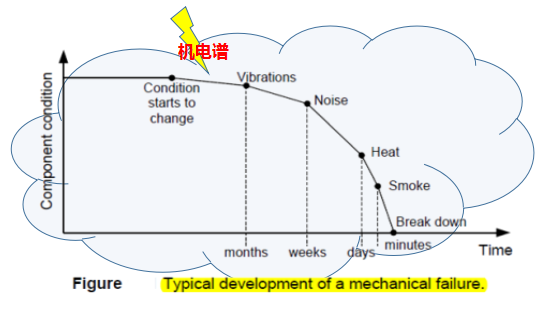

       〖早期預警〗

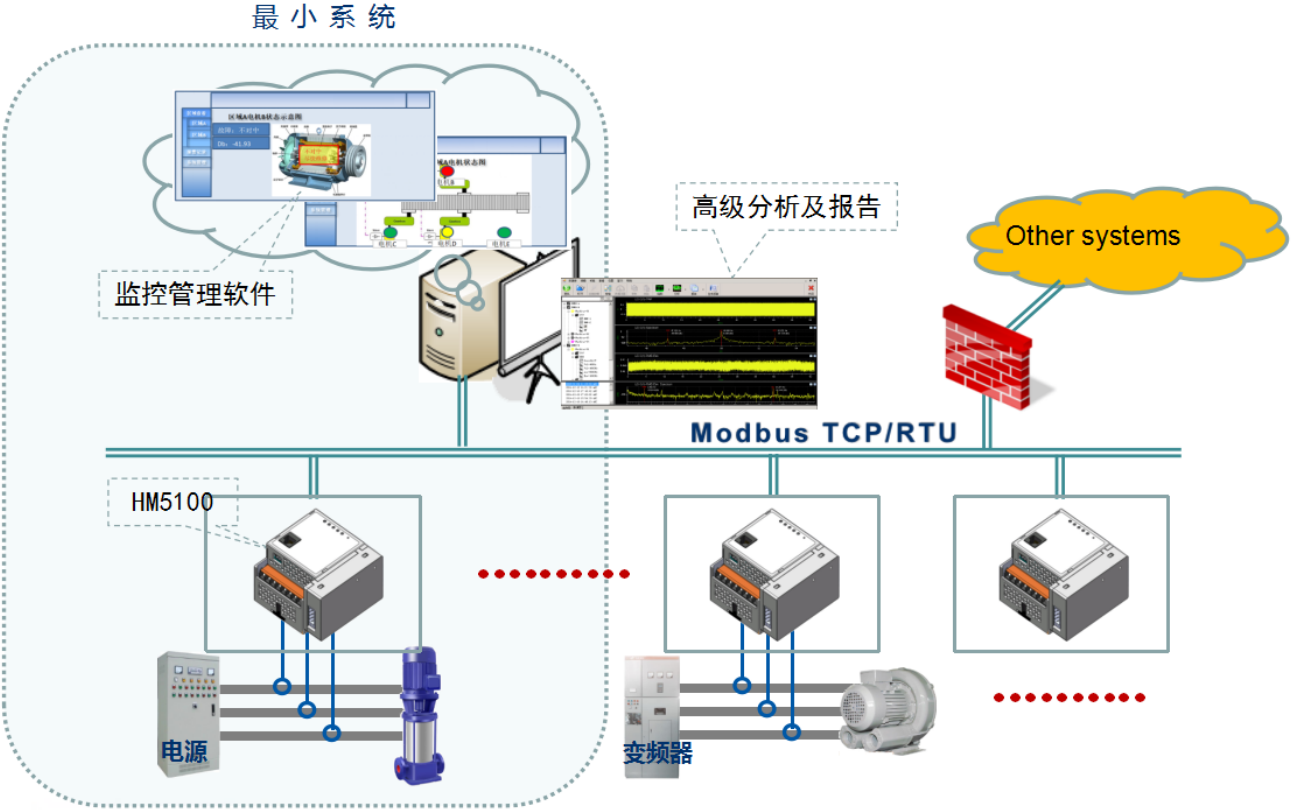

       ● 典型系統構成

       ● 適用范圍

       〖影響生產〗
        連續過程，設備停了產線就得停
        故障率相對較高
        維修時間相對較長
        ※這種情形不一定是主設備，供氣、供油、輸送的設備都有可能

       〖影響產品〗
        獨立工位，即使停車對于其他的生產影響很小
        但因停車造成產品質量下降 或 原料損失，相應金額較大
        ※產品、半成品需要保持在特定工況，且有時間限制
        ※例如：染缸、氯堿釜等

       〖影響EHS〗
        設備故障將影響人員健康、或造成環境的破壞

       〖高價值設備〗
        設備價格高，預防性維護對于提升設備壽命，降低維修費用價值大

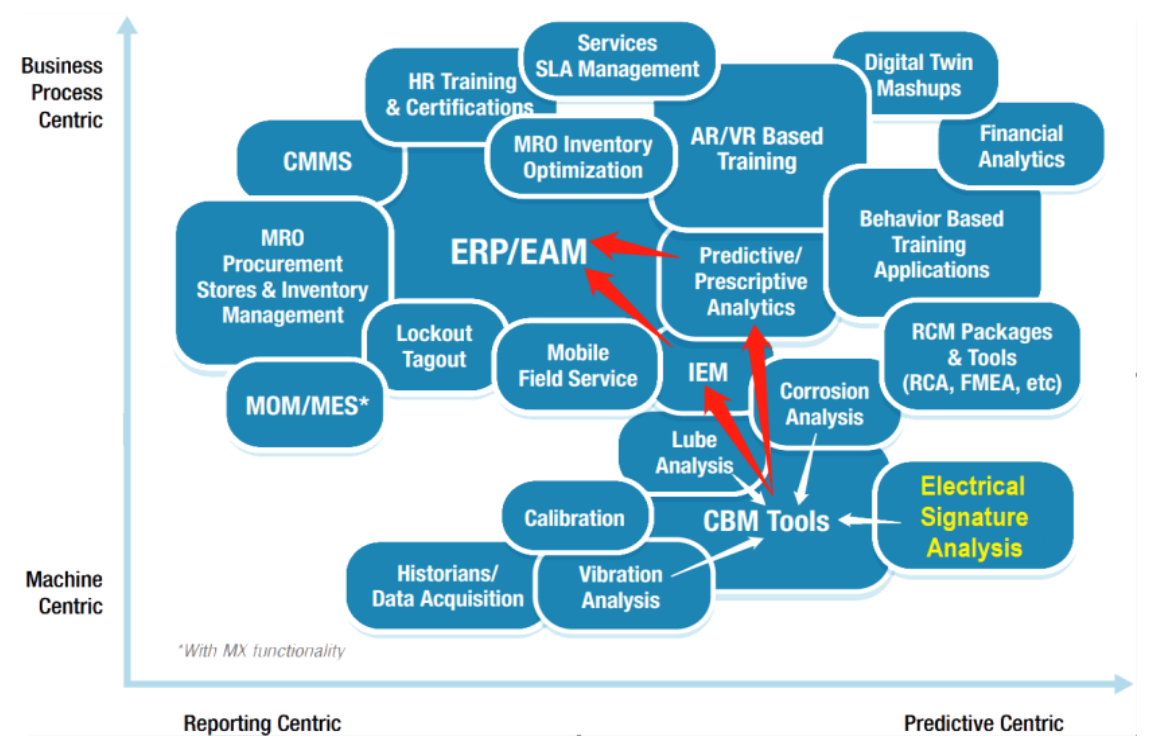

       〖管理提升、工藝改善〗
        發現設備故障的真正根源

        成為智能工廠的Asset Excellence的基石
