10M速率1553總線RT模塊
10M速率1553總線終端(RT)模塊是依據SAE-AS5652標準設計的支持傳輸速率10Mbps的總線遠程終端（RT）模塊，采用SIP封裝技術，支持LocalBus接口或UART通信訪問，64K*16bits存儲空間，靈活的RT數據存儲，具有尺寸小、功耗低、可靠性高、傳輸速率快、成本低廉、靈活的處理器/存儲器接口等優點，該總線模塊主要在國內外機載武器控制系統和低空飛行器系統等領域廣泛應用，也將成為未來機載武器系統發展的必然趨勢，它對于提高武器集成的效率，提高機載系統和武器的數據傳輸能力等方面都有重要的意義。

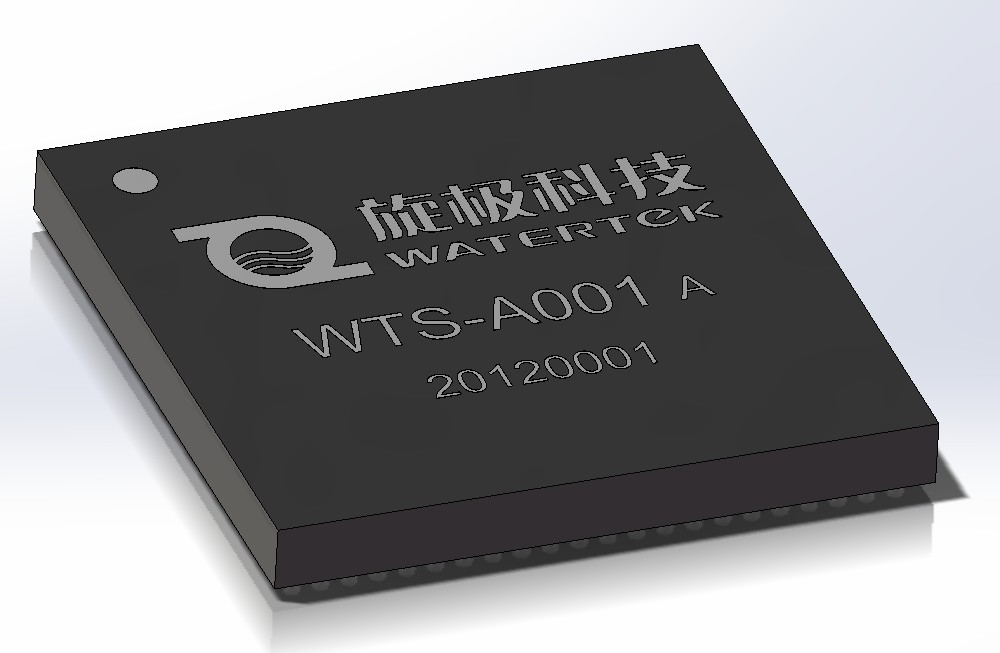

WTS-A001 SAE-AS5652總線終端(RT)模塊
● 硬件特性:
a)BGA484腳塑封；
b)尺寸：長寬（23mm±0.1mm）*（23mm±0.1mm） 厚度：(2.3±0.15)mm（含錫球）；
c)支持LocalBus接口或UART通信訪問；
d)單電源5V供電，功耗不超過1w；
e)工作溫度 -40℃～+85℃， 貯存溫度-55℃～+85℃。
● 功能特性:
a)支持1路10M速率1553 A/B雙冗余通道；
b)RT工作模式；
c)RT地址（1~30）可通過軟、硬件方式任意配置；
d)最小消息間隔時間1us下能正常響應消息；
e)RT響應時間（0.4us~4us）可配置，時間配置步進10ns；
f)最小消息響應超時時間為8us；
g)自適應Spec（規范）模式、Switch（開關）模式和Link（連接）模式；
h)64K*16bits存儲空間，32個子地址共享64K*16bits存儲區，每個子地址可根據需要動態分配不同大小的緩沖區；
i)單條發送消息占用32*16bits存儲空間，最大可分配2048條發送消息；
j)單條接收消息占用64*16bits存儲空間，最大可分配1024條接收消息；
k)支持矢量字自動更新；
l)支持狀態字主機更新；
m)32個子地址消息中斷狀態查詢寄存器；
n)48位時標，分辨率為1us；
o)支持RTC時鐘；
p)RT發送緩沖區數據實時更新，實時獲取當前發送的消息序號；
q)RT接收緩沖區循環存儲消息，可實時獲取每個RT子地址的消息條數，消息總條數；
● Block Diagram:
WTS-A001SAE-AS5652 Terminal with Host Parallel Bus Interface
Block Diagram
