通用裝備通信接口綜合測試儀是一款便攜式通用裝備測試設備。是我司自主研發,國產產品,關鍵技術完全自主可控。由綜合測試儀主機、航插線纜、外部配件和拉桿箱及配套軟件組成。具有適用范圍廣、擴展性好、攜帶方便、配置靈活、操作簡單以及使用成本低等特點,可滿足航空航天、武器裝備、工業控制、汽車電子、儀器儀表等各領域嵌入式系統的測試需求。
通用裝備通信接口綜合測試儀主要功能模塊包括各種外部接口、高速總線接口測試系統。主要包含以下功能:
◆ 可以支持快速構建現場測評的半實物測試環境;
◆ 提供航插接口,可以實現對 RS232、RS422、RS485、CAN、AD、DA、DI、DO、USB、LAN 接口數據通信的適配;
◆ 支持外部鍵盤和鼠標操作;
◆ 提供接線端子板,可直接與被測系統非標準接口進行連接開展測試;
◆ 提供統一的外包裝箱,可以滿足設備外出使用的便攜性。

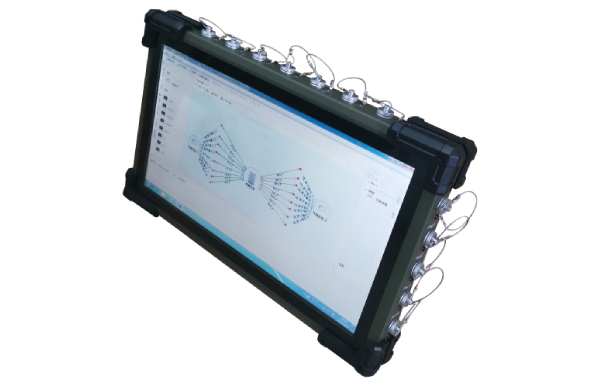

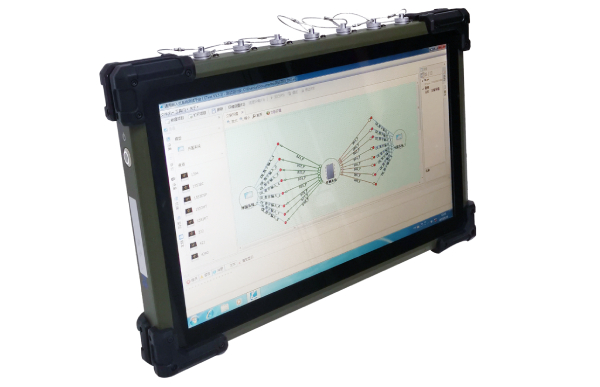

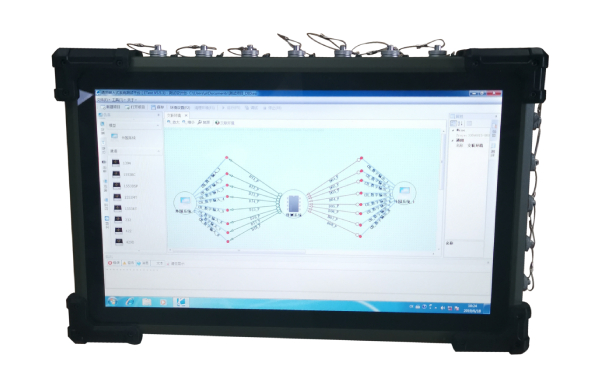

通用裝備通信接口綜合測試儀主機由硬件和軟件兩部分組成。硬件部分由機殼、主板、顯示屏、外部接口組成。機殼采用了全封閉、無風扇的鋁合金加固結構,四角配有橡膠墊,背面配有支架。主板為嵌入式x86架構。顯示屏為14寸LCD液晶顯示屏,最高分辨率可達1366*768,可支持觸摸操作。外部接口提供了12個航插接口,可以通過線纜提供對RS232、RS485、RS422、CAN、AD、DA、DI、DO、USB、以太網等接口的使用,可以通過USB口連接鍵盤和鼠標。
軟件部分為高速總線接口測試系統。具體如下:
◆ 支持全流程的測試設計、測試執行和測試分析。具有仿真建模、接口協議定義、測試腳本與測試數據設計、測試執行與監控、測試數據分析等功能;
◆ 具有可視化仿真建模能力,直觀描述被測件與外圍系統的連接關系;
◆ 具有接口協議描述語言(DPD語言)及其編輯編譯環境;
◆ 基于Python的測試腳本語言,提供靈活的測試腳本編輯和開發環境;
◆ 具有底層技術無關性,用戶可將關注焦點集中于測試需求而非硬件操作,既能實現可視化圖形單步測試,又可以通過腳本方式實現高度自動化的測試;
◆ 采用圖形化和腳本語言相結合的測試用例,支持復用,測試效率高,測試周期短;
◆ 支持多種類型測試:功能測試、接口測試、邊界測試、強度測試、安全性測試等。
