某電性能產品分布式測控平臺采用三層測控信息管理模式，底層為設備層，中間層為單元處理層，頂層為系統管理層。設備層與參試產品相連，主要任務是實施對產品數據的采集與指令控制；單元處理層仿真被測分系統級產品，實現各自的單元信息處理功能，并起到橋梁作用，對設備層采用RS485總線形式級聯，對系統管理層采用以太網形式完成信息交換；系統管理層實現桌面聯試信息的統一調度與管理。
設備層的6個子系統針依據控制流程獲取電性能產品的參數，實施對被測設備的控制，并通過采集模塊獲取被測設備參數信息等，同時設備具備供配電功能。測控子系統內設備除特殊用途外，通用、可互換，并可根據最終狀態進行配置。

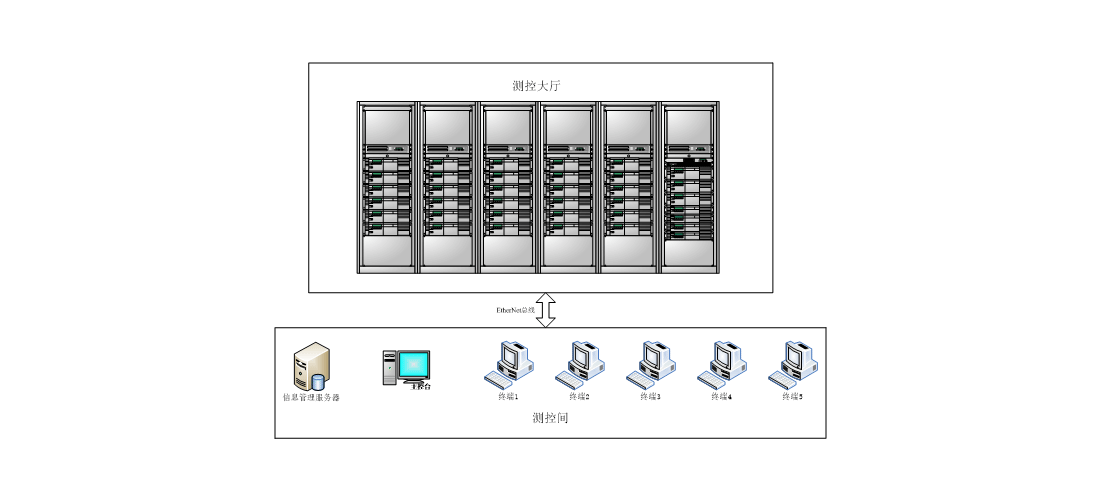

綜合管理分系統分為信息管理服務器、主控臺和顯示終端三個部分。其中信息管理服務器負責存儲測控系統及其它分系統產生的各種監測數據，管理訪問權限，并根據主控臺和監顯終端的命令進行相關數據庫操作。主控臺負責集中管理整個試驗平臺，獲取各個測控設備和工程樣機的狀態信息，可以隨時通過界面上的軟儀表指令實施對工程樣機各部組件的控制。監顯終端負責解析主控臺發送的數據包，并將相應的監測信息顯示在顯示屏上，且能在終端進行數據的查看，過濾和回放及打印等功能。
