      建設目的

      電氣系統集成實驗總控臺實現了電氣系統集成實驗中相關實驗的規劃與配置、實驗過程控制、與配電測控平臺之間的數據傳輸、與實驗室集中管理平臺之間的數據傳輸、數據存儲與顯示以及電氣系統故障模擬與注入等功能，目的是保證電氣系統實驗一直處于研究人員統一監測和控制下進行，有效保障多電飛機的電氣系統研究和驗證實驗順利實施。

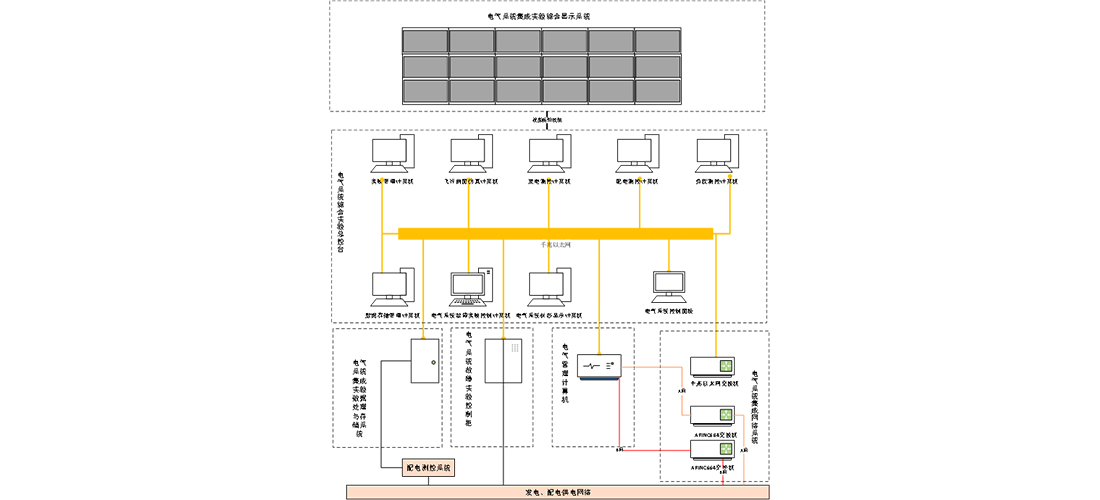

      系統架構

      電氣系統集成實驗總控臺，由電氣系統管理計算機、電氣系統集成實驗總控臺、電氣系統集成網絡系統、電氣系統故障實驗控制柜、電氣系統集成實驗數據處理與存儲系統、電氣系統集成實驗綜合顯示系統等幾大部分硬件系統以及電氣系統綜合實驗運行管理軟件組成，電氣實驗總控臺根據接收由模擬座艙發送的飛機級遠程激勵指令或操作指令，實現對綜合發電測控平臺、綜合配電測控平臺及用電模擬負載控制平臺的任務調度，包括任務管理、指令下發，同時具備多電飛機電氣系統實驗過程的圖形化實時顯示和事后數據圖形化回調功能。

      突出特點

a)模擬飛機CCR機柜中駐留的PDHA軟件分區中的功能，完成對電氣系統的各個設備的上層管理與控制，提供用戶接口和界面，通過ARINC 664網絡接收實驗室數據中心，通過以太網接收電氣系統控制面板發送的指令，根據指令實現對電氣系統的管理和控制；

b)可為用戶操作和監視提供一個集中式實驗操控臺，包括工作臺、座椅、多臺顯示器；

c)提供整個系統互聯的網絡交換，包括千兆以太網交換和ARINC664交換；

d)通過故障注入方式進行測試和驗證系統的健壯性和可靠性，能夠實現115VAC、±270VDC、28VDC短路、斷路故障注入，230VAC過壓、欠壓、過頻、欠頻故障注入，配電網絡的開關進行開關故障斷開、開關故障閉合注入等；

e)采用大屏技術，實現實驗過程中發電系統及配電系統等各電氣分系統的狀態監控；
