裝備電子系統的研發、測試、保障解決方案中心

功能特點
  ?PXI測試子系統：為測試提供通用的信號激勵和總線通信；
  ?高速總線子系統：提供視頻傳輸和光纖通信接口；
  ?信號互聯系統：提供模塊化儀器到接口陣列的綜合可靠配線。實現信號互聯，此外接口陣列提供快卸和鎖緊裝置，方面與不同的接口適配器進行連接；
  ?信號適配器：以后測試激勵系統信譽外部信號的快速駁接和調理。此外也可以用于系統自檢和計量；
  ?測控調理臺：為被測模塊提供測試環境，包括供電、供風、電氣接口。通過運行控制軟件可以實現與測試激勵系統進行交互；
  ?輔助支持系統：為被測模塊提供測試環境，包括供電、供風、電氣接口，通過運行控制軟件可以實現與測試激勵系統進行交互。
突出優勢
  ?PXI總線架構設計

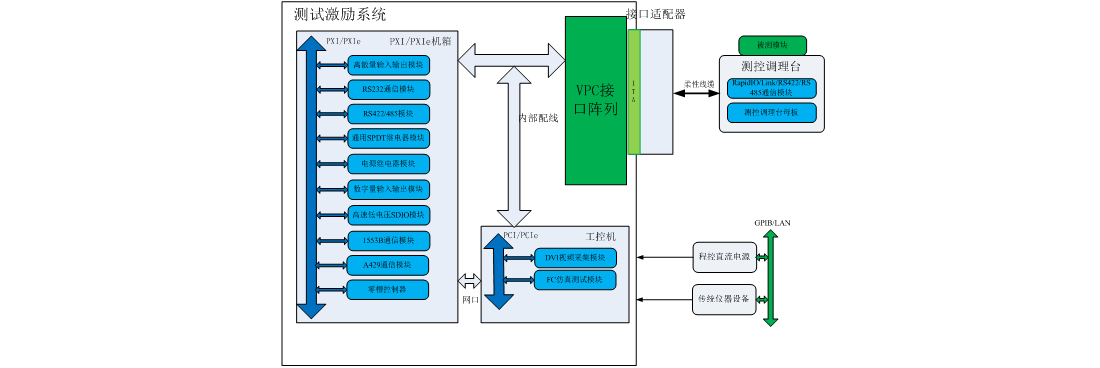

  航電系統自動化測試集成環境主要用于在自動和半自動工作模式下實現多種類型的通信總線接口測試，該設備主要包括兩個工作臺、一組VPC陣列、測控調理臺及電源組成。設備為每種類型的通信總線配置了相應的測試模塊，通過PXI總線與控制器進行通信，同時通過網口與工控機模塊進行通信，該工控機模塊通過PCI總線與相應的信號板卡進行通信。同時系統配置1T硬盤，將采集到的數據實時保存、信息化處理和上報。
VPC陣列設計

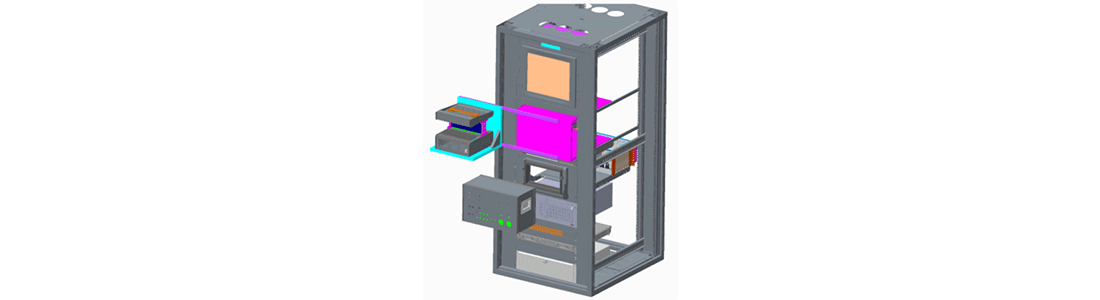

  在結構設計上，PXI測試接口模塊通過網口與工控機模塊進行通信，并通過內部配線將信號接入VPC陣列，VPC接口陣列將多種非標類型的接口轉換為統一標準的接口，采用柔性線纜與測控調理臺連接，被測模塊插在工作臺上，這樣做的目的是在保障系統可靠性、可維護性的前提下，最大程度的提高系統靈活性，在實際使用時，可以將兩種工作臺集成在機柜內，也可從機柜上分離出來，進行環境試驗。同時，為滿足系統的自檢和計量，系統在信號調理箱中配置了自檢模塊及計量接口?？蓪崿F測試系統的校準和驗證。

圖形化軟件界面設計
   系統軟件采用圖形化語言和通用集成開發環境開發，以圖形化的方式實現測量、測試、控制、分析、評估等測試類應用環境。
