功能特點

  ?提供16路模擬量輸出，電壓輸出范圍±36V，精度不低于0.01V；
  ?同時采樣16路模擬量輸入，采樣電壓輸出范圍±36V，采樣精度不低于0.01V；
  ?96路數字輸出/輸入信號；
  ?三用表分辨率數位6.5位，采用率3KS/s，可測量高達±300 VDC的電壓和±3 ADC的電流；
  ?計算機主頻2.6GHz， 4GB內存，硬盤500G；
  ?矩陣開關陣列板卡路數16×128路；
  ?CAN總線通道數2路，支持CAN2.0協議，波特率為2Mbps；
  ?8路RS422/485，1路RS232，3 Mb/s的可變波特率數據傳輸；
  ?任意波形發生器，采樣率400MS/s；
  ?直流程控電源輸出路數8路，功率每路60W，電壓范圍0V～60V；
突出優勢

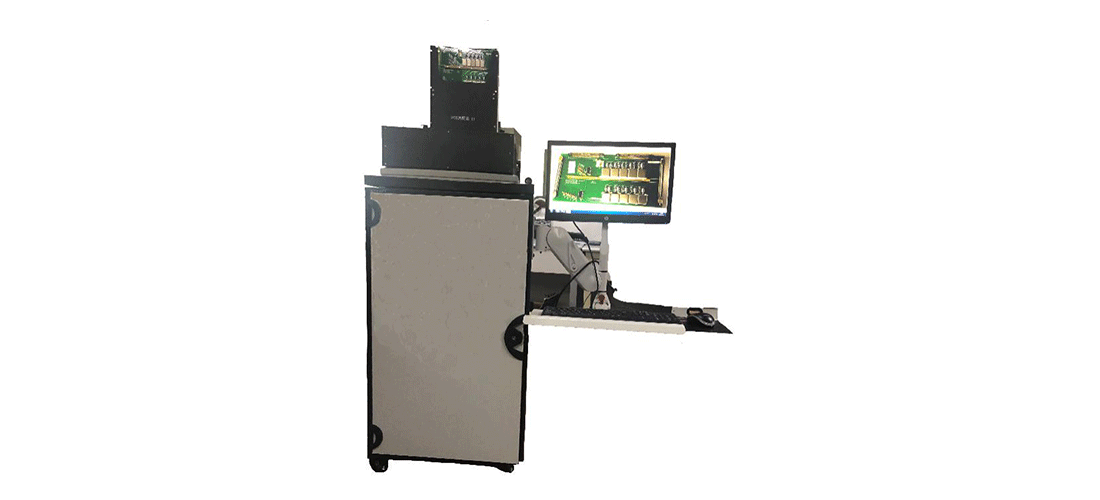

  ?PCB板綜合維修測試系統采用防塵、防靜電標準機柜安裝PXI計算機、顯示器、鍵盤、用戶電源以及直流電子負載等。

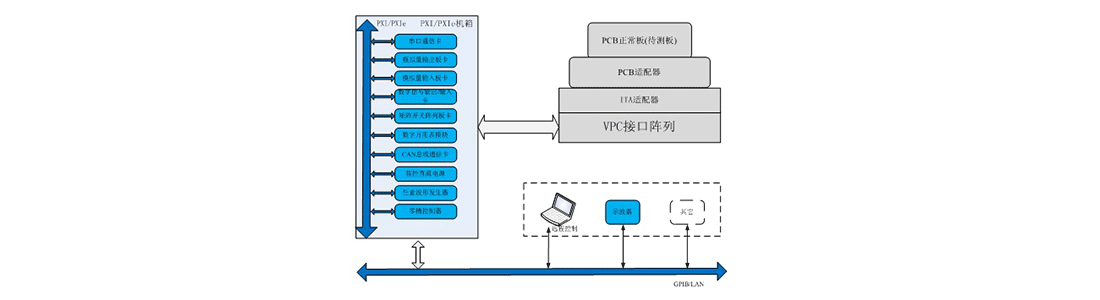

  ?設備以PXIe總線通信協議機箱為主，機箱內配置各種功能板卡，采用柔性線纜將各種功能板卡轉接口轉接至VPC接口陣列（將多種非標類型的接口轉換為統一標準的接口），在通過ITA適配器上專用接口和被測試PCB板（PCB板適配器）連接。ITA適配器上專用接口信號涵蓋所有被測PCB板測試需求；PCB板適配器用于匹配被測PCB板接口定義和ITA適配器上專用接口定義。
  ?依據每一種PCB板電原理和測試流程，確定PCB板的接口配置和定義文件，編寫專用PCB測試軟件模塊，便于系統調用；每一種PCB板建立有數據庫（靜態導通電阻值、絕緣電阻值），被測PCB板數據與數據庫對比后再次確認PCB板型號。
  ?PCB板綜合維修測試系統通過配備適配器和軟件實現對各類PCB板檢測與維修。其主要功能是根據不同的PCB板開發對應的TPS程序，通過軟件控制硬件資源施加激勵信號加載到被測電路板上，通過測試和分析電路板的輸出信號，對電路板的功能進行檢測。通過對測試結果的分析，在人工輔助和故障診斷算法的定位下完成PCB的故障隔離，把故障定位到PCB板功能單元或元件集
