        裝備電子系統的研發、測試、保障解決方案中心

        WT-SDUT系列通用地測設備
        產品中心 WT-SDUT系列通用地測設備
        產品概述

        WT-SDUT系列通用地面測試設備是我公司針對衛星載荷地面單機調試、單機測試、分系統測試以及系統測試應用而開發的地面測試系統??稍谌抡姝h境下,測試衛星綜合電子分系統、星務分系統、衛星載荷系統及其他分系統以及每臺單機的功能、性能以及在各種邊界條件下的運行狀態是否滿足設計要求。

        通用化地測設備可提供LVDS數傳數據接收/發送接口,RS422接口信號、OC接口信號、1553B接口信號、CAN總線接口、電壓型DA信號、可變電阻信號、可配置周期脈沖信號、電壓型AD信號等接口信號。通過上層軟件可對通用化地測設備各接口模塊進行配置、調用,用來模擬星載計算機的各接口模塊,驗證被測星載計算機各模塊的功能。能夠實現對被測星載計算機發送信號的解析,并根據需要發送特定協議幀格式的數據給被測星載計算機的接收端口,實現對星載計算機的閉環測試。

        WT-SDUT系列通用地面測試設備具備網絡接口,可通過網絡協議接口與遠程服務器進行連接,做到遠程閉環測試,且可通過網絡與其他的測試系統相連,實現資源共享,節約成本。


        功能特性

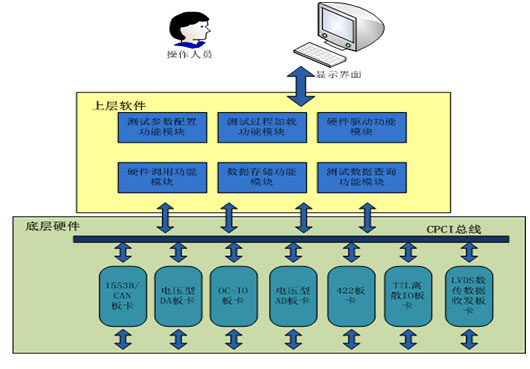

        WT-SDUT系列通用地面測試設備架構如下圖所示,由CPCI機箱、CPCI IO功能板卡、上層測試軟件構成。該測試設備是一個基于CPCI總線的緊湊型測試設備,通過選配不同功能接口的CPCI IO功能板卡適應星載計算機設備的測試需求,具備靈活、快速的特點。CPCI板卡充分利用CPCI總線高速帶寬的特性,大幅提高板卡集成度和接口通道數,減少功能板卡數量,滿足系統緊湊的要求。

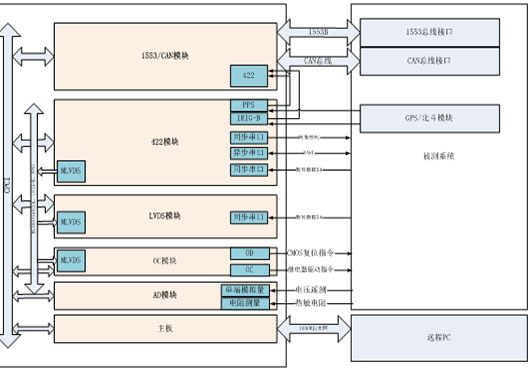

             設備框架圖

        WT-SDUT設備模擬衛星平臺對衛星有效載荷的管理,主要提供控制總線(如1553B總線、RS422/485總線等)、OC指令、電壓監視、溫度監視等,由一個工控機+若干IO模塊組成。

        并通過工控機網絡連接到整個測試系統局域網中,接收來自界面系統的指令,將遙測數據傳給界面系統。

        WT-SDUT通用測試設備安裝了1553、CAN、422、LVDS、OC、AD模塊,駐留了各模塊驅動軟件、API動態鏈接庫、傳輸網絡服務端。API負責調用驅動軟件與硬件進行通訊,實現對各IO模塊的映射和管理,為網絡服務端軟件提供API接口。

        用戶PC機中駐留網絡客戶端和應用軟件。網絡客戶端與服務端建立網絡通訊,并實現對網絡的管理。應用軟件調用客戶端軟件實現在以太網上對測試設備的遠程控制和管理,提供測試管理和控制、數據下載、實時顯示、事后分析等應用功能。

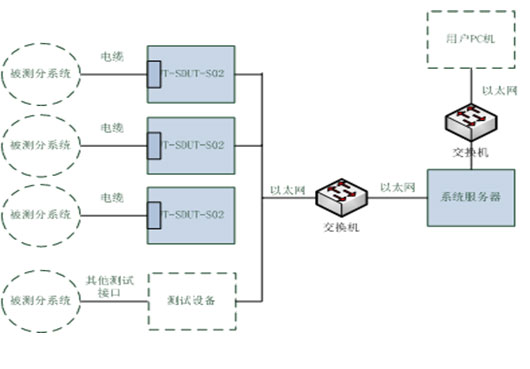

        擴展系統架構

        WT-SDUT通用測試設備,和用戶其它測試設備通過網絡進行集成,形成集成測試平臺。規劃的網絡拓撲結構如圖所示,WT-SDUT通用測試設備和其它測試設備作為測試前端,與被測系統連接,并通過以太網交換機與系統服務器連接,服務器實現對WT-SDUT通用測試設備的統一管理和控制。用戶PC機通過網絡與服務器連接,實現遠程控制和人機交互。

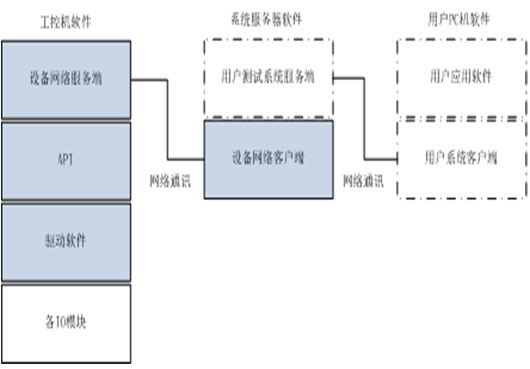

        擴展系統軟件框圖

        在進行系統集成時,WT-SDUT通用測試設備上的軟件包括驅動、API、網絡服務端程序,不需要做任何改動。設備網絡客戶端,為用戶進行系統擴展和集成,提供了二次開發平臺,用戶可以在服務器和用戶PC機上,開發用戶測試系統服務端、用戶系統客戶端和用戶應用軟件,完成系統集成測試。






        典型應用

        WT-SDUT地檢設備在某衛星載荷系統測試中主要功能是模擬載荷管理單元、多路復接器等設備,對分系統進行測試,并對二次電源進行遙測遙控。

        a. 模擬載荷管理單元,向分系統發送1PPS秒脈沖(RS422);

        b. 模擬載荷管理單元,向分系統發送轉臺轉角信息(RS422);

        c. 模擬載荷管理單元通過網口接收計算機地檢軟件發出的工作模式等控制命令,轉為CAN總線控制命令,送給分系統;

        d. 模擬載荷管理單元,可接收分系統采集到的遙測量(溫度遙測、工作狀態遙測等),通過網口送給計算機地檢軟件在界面上顯示;

        e. 模擬載荷管理單元,向二次電源發送OC指令,并采集二次電源模擬電壓遙測量;

        f. 模擬多路復接器,可接收分系統發送的LVDS數傳和RS422數傳數據;

        g. 具備帶時標的指令啟動信號,各板卡可根據時標啟動指令的發送;

        h. 能夠接收GPS的PPS信號進行設備同步;

        i. 能夠通過異步串口接收GPS或北斗的數據,并通過CAN接口轉發;

               j. 能夠通過異步串口接收基準源數據,并通過異步串口接口輸出。

        為了實現地檢設備模擬衛星設備互連工作仿真,需要將各IO模塊接口互連已達到時序統一的目的。因此需要通過內部或者外部信號實現不同地檢設備、同一地檢設備的不同模塊的互連。

        WT-SDUT系列通用地面測試設備可針對不同衛星平臺與型號的星載計算機與下位機進行閉環與開環的測試,通過上層軟件的配置達到通用性。并可提供航天系統常用的多種信號的激勵與采集,且各信號的路數眾多,實現設備的高測試覆蓋性。
